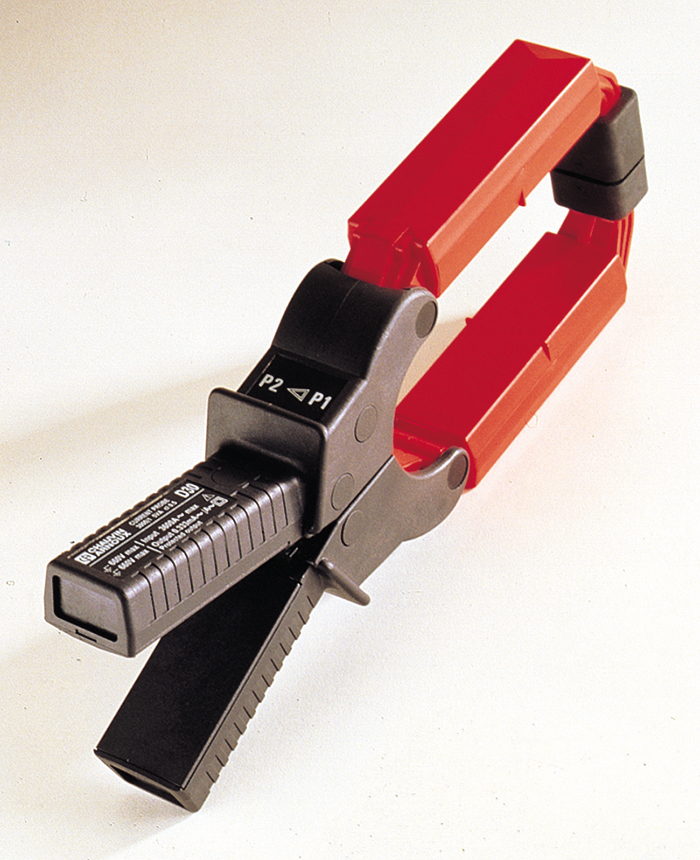

D-tyypin virtapihdit
D-sarjaan kuuluvat virtapihdit soveltuvat korkeiden AC-virtojen mittaamiseen. Erinomainen muuntosuhde sekä erittäin vähäinen vaihesiirto yhdistettynä laajalla taajuusalueella antaa lyömättömän tarkkuuden virran ja tehon mittauksissa.
Pihtien magneettinen ydin sekä käämitykset ovat erittäin laadukkaita, jonka ansiosta mittauksille saadaan lyömätön tarkkuus jopa 3000 A (AC) asti. Suorakaiteen muotoiset pihdit mahdollistavat mittausten teon suurille kaapeleille sekä kiskoille.
Pihtejä voidaan käyttää yhdessä kaikkien yleismittareiden sekä virtatulollisten teho- ja energiatallentimien kanssa.
Malli D38N on kehitetty käytettäväksi yhdessä oskilloskoopin tai muiden BNC-tulollisten laitteiden kanssa.
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
![]() |
|
Art.nr | P01120049A | P01120050A | P01120051A | P01120052A | P01120053A | P01120054A | P01120055A | P01120056 | P01120057A |
D-pihdit | D30N | D31N | D32N | D33N | D34N | D35N | D36N | D37N | D38N |
Leukojen aukeama | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm | 64 mm, 50 x 135 mm, 65 x 100 mm |
Vaihtovirta | 3600 A | 3600 A | 1800 A | 2400 A | 3600 A | 1800 A | 3600 A | 3600 A | 9000 A |
Kaistanleveys | 30 Hz-5 kHz | 30 Hz-1500 Hz | 30 Hz-1000 Hz | 30 Hz-5 kHz | 30 Hz-1500 Hz | 48 Hz-1000 Hz | 30 Hz-5 kHz | 30 Hz-5 kHz | 10 Hz-50 kHz |
Ulostulo | 1 A AC | 1 A AC | 1 A AC | 5 A AC | 5 A AC | 5 A AC | 3 A AC | 3 V AC | 1 V AC |
Ulostulon liitäntä | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm | 4 mm |
Kotelointiluokka | IP40 | IP40 | IP40 | IP40 | IP40 | IP40 | IP40 | IP40 | IP40 |
Turvallisuuskategoria | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V | IEC 6010 CAT 600 V |
Takuu | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta |
