F203, F404 & F604 Monitoimipihtimittarit AC/DC

F203, F404 & F604 Monitoimipihtimittarit AC/DC

Kaikki  F200-, F400- sekä F-600 -sarjan virtapihdit korkeimmalla suorituskyvyllä, nopealla digitaalisella 12-bitin TRMS:n mittauspiirillä erinomaisen mittaustarkkuuden saavuttamiseksi. Leveä kaistanleveys sekä korkea huippukerroin antavat laitteille hyvän tarkkuuden mittaussignaalista riippumatta. Pihdit mittaavat tasa- ja vaihtovirtaa 250 mA… 3000 A (mallista riippuen).

Kaikki F-sarjaan kuuluvat pihdit ovat ergonomisesti muotoiltuja ja ne soveltuvat käytettäväksi yhdellä kädellä. Selkeä ja helppokäyttöinen kiertokytkin: ”1 näppäin, 1 toiminto” –periaatteella. Kaikki sarjan virtapihdit tunnistavat automaattisesti mitattavan sähkön (AC/DC).

Kyseiset mallit mittaavat: jännitteen  150 mV…1000 Vac / 1400 Vdc (F203) sekä 150 mV…1200 Vac / 1700 Vdc (F404 ja F604), vastuksen, jatkuvuuden sekä diodit. Lämpötilan mittaus onnistuu K-tyypin anturilla. Moottoreiden käynnistysvirran (”TrueInRush”) mittaus  kaiken tyyppisillä ylivirroilla, moottoreiden sekä muiden asennusten ollessa käynnissä.

F404:n ja F604:n laaja mittausalue (1200 V AC/ 1700 V DC TRMS) mahdollistaa näiden käytön vaihtosuuntaajille/inverttereille suoritettavissa mittauksissa korkean jännitteen omaavissa asennuksissa, kuten aurinkopaneelit, tuulivoimalat sekä teollisuuden eri sovellukset.



F203 korvaa pihtimallit F03 ja F05



i Lisätietoa virran mittauksesta
Yhteyshenkilöt

E-post(Pakollinen)
Tuotekoodi P01120943 P01120963

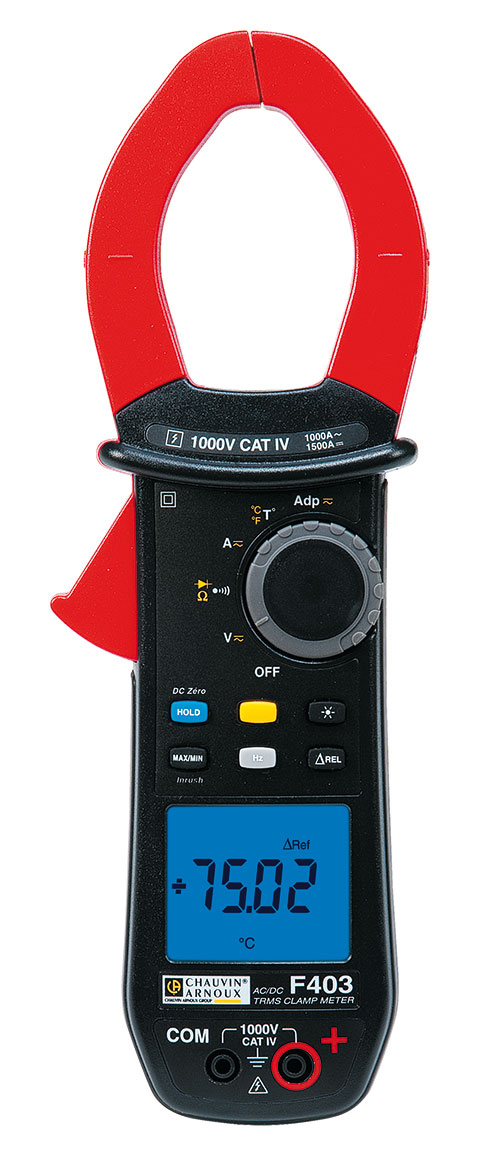

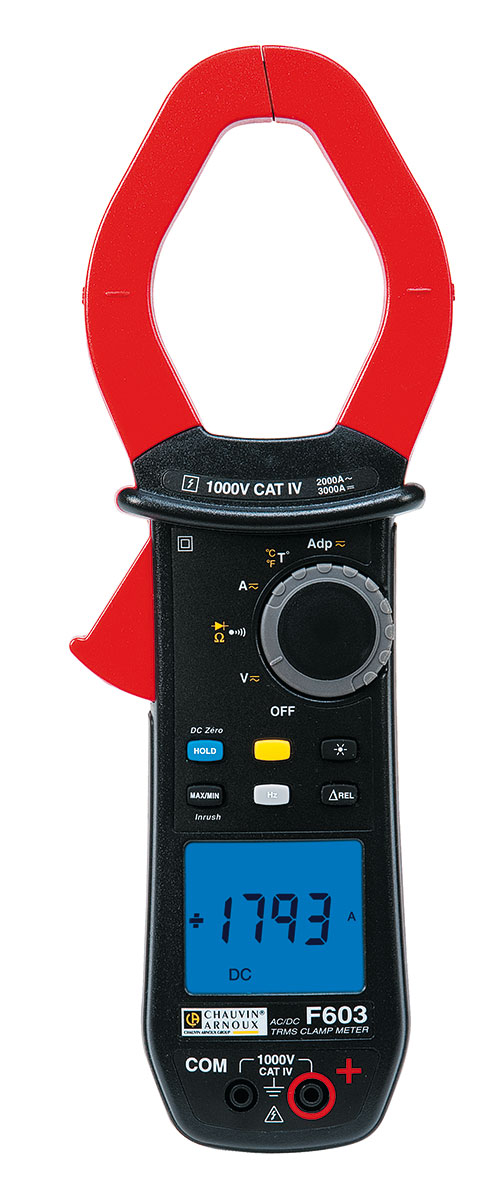

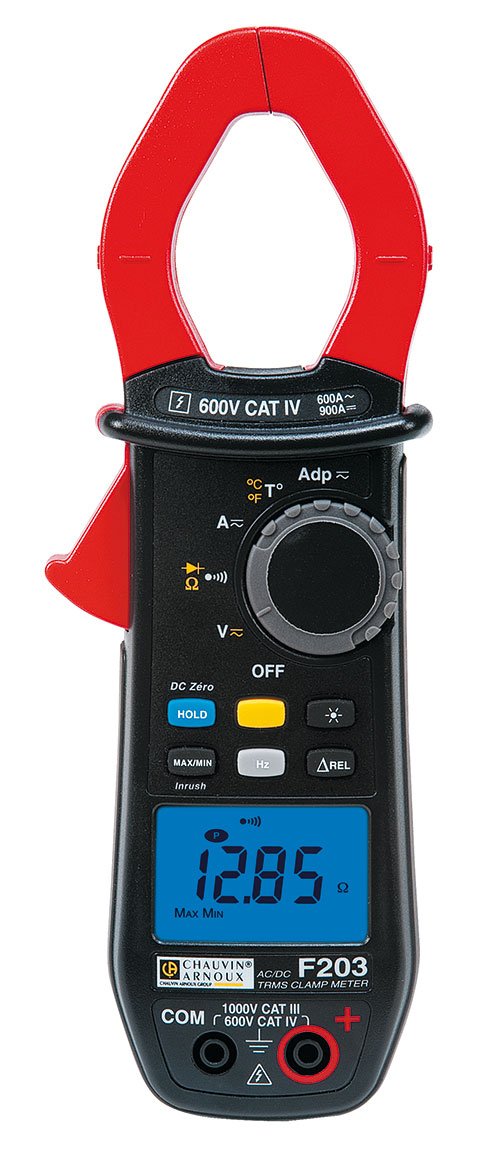

Malli F203 F403 F603
Sähkönumero 67 505 10 67 505 13 67 505 17
Mittausalue 150 mA...600 A AC / 900 A DC 150 mA...1000 A AC / 1500 A DC 150 mA...2000 A AC / 3000 A DC
Kaistanleveys DC...3 kHz DC...3 kHz DC...3 kHz
Mittausmenetelmä AC/DC TRMS AC/DC TRMS AC/DC TRMS
Leukojen aukeama 34 mm 48 mm 60 mm
Näyttö 6000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö
Jännite 150 mV...1000 V AC, DC 150 mV...1000 V AC+DC (1400 V Huippuarvo) 150 mV...1000 V AC+DC (1400 V Huippuarvo)
Käynnistysvirran mittaus Kyllä, True Inrush Kyllä, True Inrush Kyllä, True Inrush
Toiminnot Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus
Tehon mittaus Ei Ei Ei
Yliaallot Ei Ei Ei
Tehokerroin Ei Ei Ei
Vaihesiirto Ei Ei Ei
Lämpötila K-tyypin K-tyypin K-tyypin
Kommunikointi Ei Ei Ei
Kotelointiluokka IP54 IP54 IP54
Takuu 3 vuotta 3 vuotta 3 vuotta
Turvallisuuskategoria IEC 6010 CAT IV 600 V / CAT III 1000 V IEC 6010 CAT IV 1000 V IEC 6010 CAT IV 1000 V
Mukana toimitetaan Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet
Tuotekoodi P01120943 P01120963
Malli F203 F403 F603
Sähkönumero 67 505 10 67 505 13 67 505 17
Mittausalue 150 mA...600 A AC / 900 A DC 150 mA...1000 A AC / 1500 A DC 150 mA...2000 A AC / 3000 A DC
Kaistanleveys DC...3 kHz DC...3 kHz DC...3 kHz
Mittausmenetelmä AC/DC TRMS AC/DC TRMS AC/DC TRMS
Leukojen aukeama 34 mm 48 mm 60 mm
Näyttö 6000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö
Jännite 150 mV...1000 V AC, DC 150 mV...1000 V AC+DC (1400 V Huippuarvo) 150 mV...1000 V AC+DC (1400 V Huippuarvo)
Käynnistysvirran mittaus Kyllä, True Inrush Kyllä, True Inrush Kyllä, True Inrush
Toiminnot Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus
Tehon mittaus Ei Ei Ei
Yliaallot Ei Ei Ei
Tehokerroin Ei Ei Ei
Vaihesiirto Ei Ei Ei
Lämpötila K-tyypin K-tyypin K-tyypin
Kommunikointi Ei Ei Ei
Kotelointiluokka IP54 IP54 IP54
Takuu 3 vuotta 3 vuotta 3 vuotta
Turvallisuuskategoria IEC 6010 CAT IV 600 V / CAT III 1000 V IEC 6010 CAT IV 1000 V IEC 6010 CAT IV 1000 V
Mukana toimitetaan Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet
