Oskilloskooppien virtapihdit AC / DC BNC-liitännällä
Oskilloskooppien virtapihdit AC / DC BNC-liitännällä
Malli HX0102 on 20 A AC/DC-virtapihti, jotka näyttävät virran RMS-arvon oskilloskoopissa jatkuvalla ulostulolla (INST). Pihdit näyttävät myös RMS-virtasignaalin vaihtelut. Tämä on käytännöllinen toiminto moottoreiden käynnistysten yhteydessä. HX0102 mittaa virran välillä 3 mA…20 A, 60 kHz:n kaistanleveydellä. Virtapihtien kätevä koko mahdollistaa mittausten suorittamisen ahtaissa kohteissa.
Malli HX0102-K:n mukana toimitetaan 230 V:n AC adapteri jatkuvaan mittaukseen.
MH60 on eristetty ja BNC-liitännän omaava virtapihti, joka soveltuu käytettäväksi yhdessä oskilloskoopin kanssa. Sekä tasa- että vaihtovirtamittauksiin välillä 10 mA…100 A (140 A rms), 1 MHz:n kaistanleveydellä. Leukojen aukeama jopa 26 mm. Käytännöllinen, sisäänrakennettu ja ladattava NiMH-akku (µUSB-laturi) jopa 8 tunnin jatkuvaan käyttöön.
MH60 omaa automaattisen sammutustoiminnon, joka on poiskytkettävissä. Magneettisen ja elektronisen kentän automaattinen kompensointitoiminto sekä sisäänrakennettu, säädettävissä oleva suodatin 3 kHz ja 30 kHz. DC-tason nollaus yhdellä napin painalluksella.

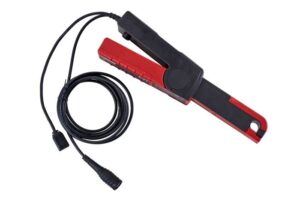

E27:n muotoilu mahdollistaa käytön myös hyvin ahtaissa mittauskohteissa. BNC-liitin mahdollistaa käytön yhdessä oskilloskooppien tai muiden loggereiden kanssa. Käyttäjäystävällisyyttä lisää automaattinen nollaus tasavirtamittauksissa sekä automaattinen sammutustoiminto (asetettavissa tarpeen mukaan). Valomerkki ilmoittaa automaattisen sammutustoiminnon olevan käytössä.
E27-pihdin käyttöjännitteenä toimii 9 V-paristo. Pidempiaikaisiin mittauksiin µUSB-USB -liitäntä 5 V:n syötöllä.
Valmistaja:
Yhteyshenkilöt
-
Heidi von Bahr
Chauvin-Arnoux edustus Suomessa
+358 94 245 3490
hvb@camatsystem.com -
Ari Vahanen
Yleiselektroniikka Oy, Product Group Manager
+358 50 598 6647
ari.vahanen@yeint.fi -
Sami Tolkki
Sonepar Suomi Oy, Tuotepäällikkö
+358 50 568 2271
sami.tolkki@sonepar.fi
Tuotekoodi | HX0102 | HX102-K | P01120612 | |
Malli | HX0102 | HX0102-K | MH60 | E27 |
Sähkönumero | - | - | - | 67 506 27 |
Virta | 3 mA...20 A AC/DC | 3 mA...20 A AC/DC | 50 mA...100 A AC/DC | 50 mA...100 A AC/DC |
Kaistanleveys | DC...60 kHz | DC...60 kHz | DC...1 MHz | DC...100 kHz |
Leukojen aukeama | 11,8 mm | 11,8 mm | 26 mm | 11,8 mm |
Ulostulo | 100 mV / A RMS | 100 mV / A RMS | 10 mV/A | 1 mV / mA / 10 mV/A |
Ulostulon liitäntä | BNC | BNC | BNC | BNC |
Kotelointiluokka | IP40 | IP40 | IP40 | IP20 |
Käyttöjännite | 9 V-paristo tai ulkoinen 230 Vac (lisätarvike) | 9 V-paristo tai ulkoinen 230 Vac (lisätarvike) | NiMH-akku 8h (5 Vdc µUSB) | 9 V-paristo tai akkueliminaattori µUSB-USB 5 V (lisätarvike) |
Takuu | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta |
Turvallisuuskategoria | IEC 6010 CAT II 300 V | IEC 6010 CAT II 300 V | IEC 61010 CAT III 600 V / CAT IV 300 V |
Tuotekoodi | HX0102 | HX102-K | P01120612 | |
Malli | HX0102 | HX0102-K | MH60 | E27 |
Sähkönumero | - | - | - | 67 506 27 |
Virta | 3 mA...20 A AC/DC | 3 mA...20 A AC/DC | 50 mA...100 A AC/DC | 50 mA...100 A AC/DC |
Kaistanleveys | DC...60 kHz | DC...60 kHz | DC...1 MHz | DC...100 kHz |
Leukojen aukeama | 11,8 mm | 11,8 mm | 26 mm | 11,8 mm |
Ulostulo | 100 mV / A RMS | 100 mV / A RMS | 10 mV/A | 1 mV / mA / 10 mV/A |
Ulostulon liitäntä | BNC | BNC | BNC | BNC |
Kotelointiluokka | IP40 | IP40 | IP40 | IP20 |
Käyttöjännite | 9 V-paristo tai ulkoinen 230 Vac (lisätarvike) | 9 V-paristo tai ulkoinen 230 Vac (lisätarvike) | NiMH-akku 8h (5 Vdc µUSB) | 9 V-paristo tai akkueliminaattori µUSB-USB 5 V (lisätarvike) |
Takuu | 2 vuotta | 2 vuotta | 2 vuotta | 2 vuotta |
Turvallisuuskategoria | IEC 6010 CAT II 300 V | IEC 6010 CAT II 300 V | IEC 61010 CAT III 600 V / CAT IV 300 V |
