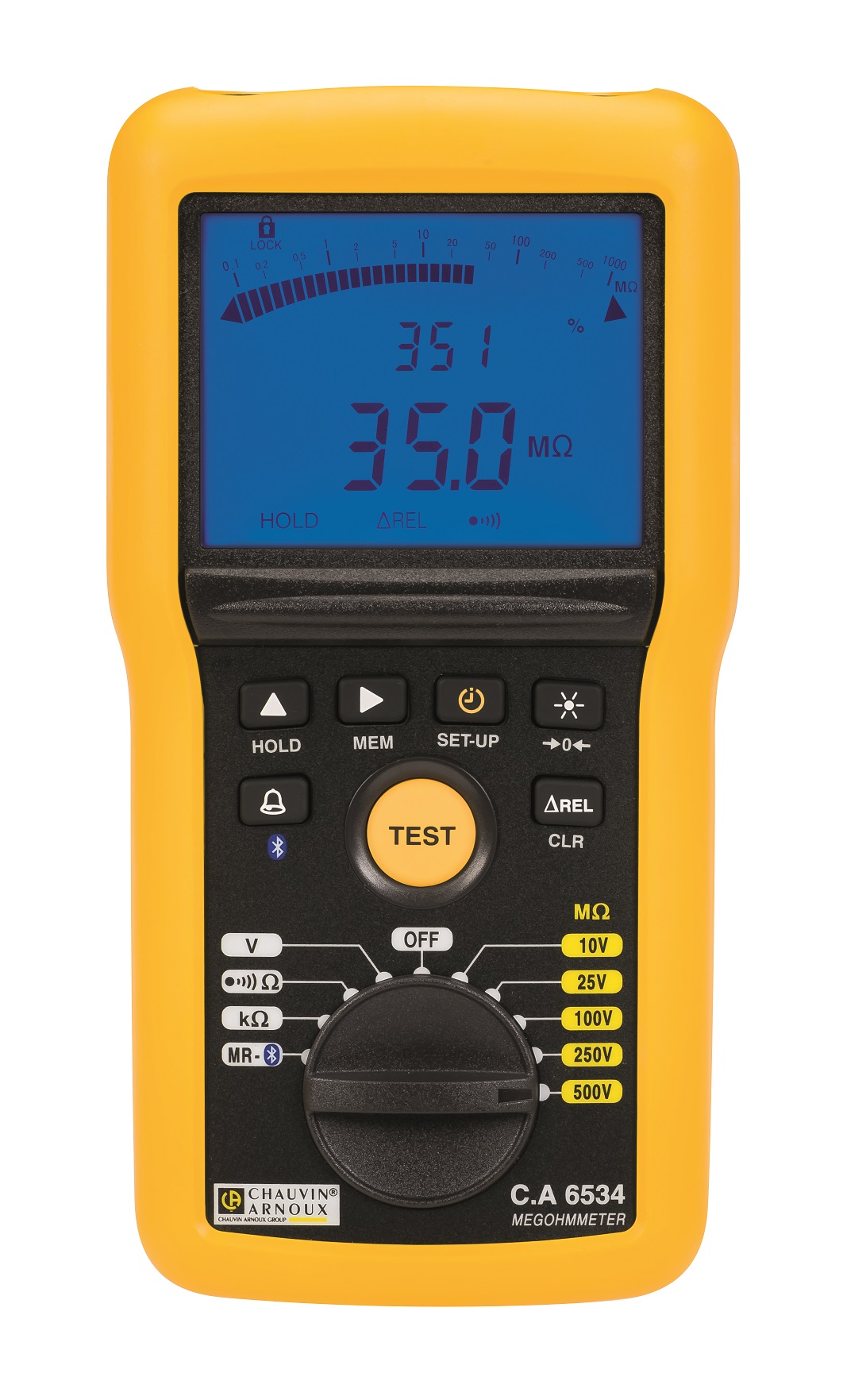

Eristysvastustesterit matalajännitesovelluksiin, kuten puhelinjärjestelmille ja elektroniikkasovelluksille suoritettaviin mittauksiin. CA6532 omaa testijännitteet 50 ja 100 V, CA6534:n testijännitevaihtoihin kuuuu 10, 25, 50, 100, 250 sekä 500 V ja CA6536:n testijännite on valittavissa välillä 10 ja 100 V, 1 V:n askelin
Laitemallit omaavat laajan mittausalueen: 2 kΩ…50 GΩ, mallista riippuen.
Laitteiden muihin toimintoihin kuuluvat jatkuvuuden, kapasitanssin, vaihtovirran sekä jännitteen mittaus jopa 700 V asti
Ergonominen muotoilu takaa erinomaisen käyttömukavuuden sekä -turvallisuuden. Raja-arvot on mahdollista varustaa summeritoiminnolla. Nämä mittarimallit sisältävät elektronisen sulakkeen, joten sulakkeen vaihtoa ei koskaan tarvitse tehdä.
Muita käytännöllisiä toimintoja ovat mm. REL-toiminto, jonka ansiosta voidaan suorittaa mittauskaapeleiden nollaus. Asetettavissa olevat hälytysarvot sekä taustavalaistu analoginen / digitaalinen näyttö.

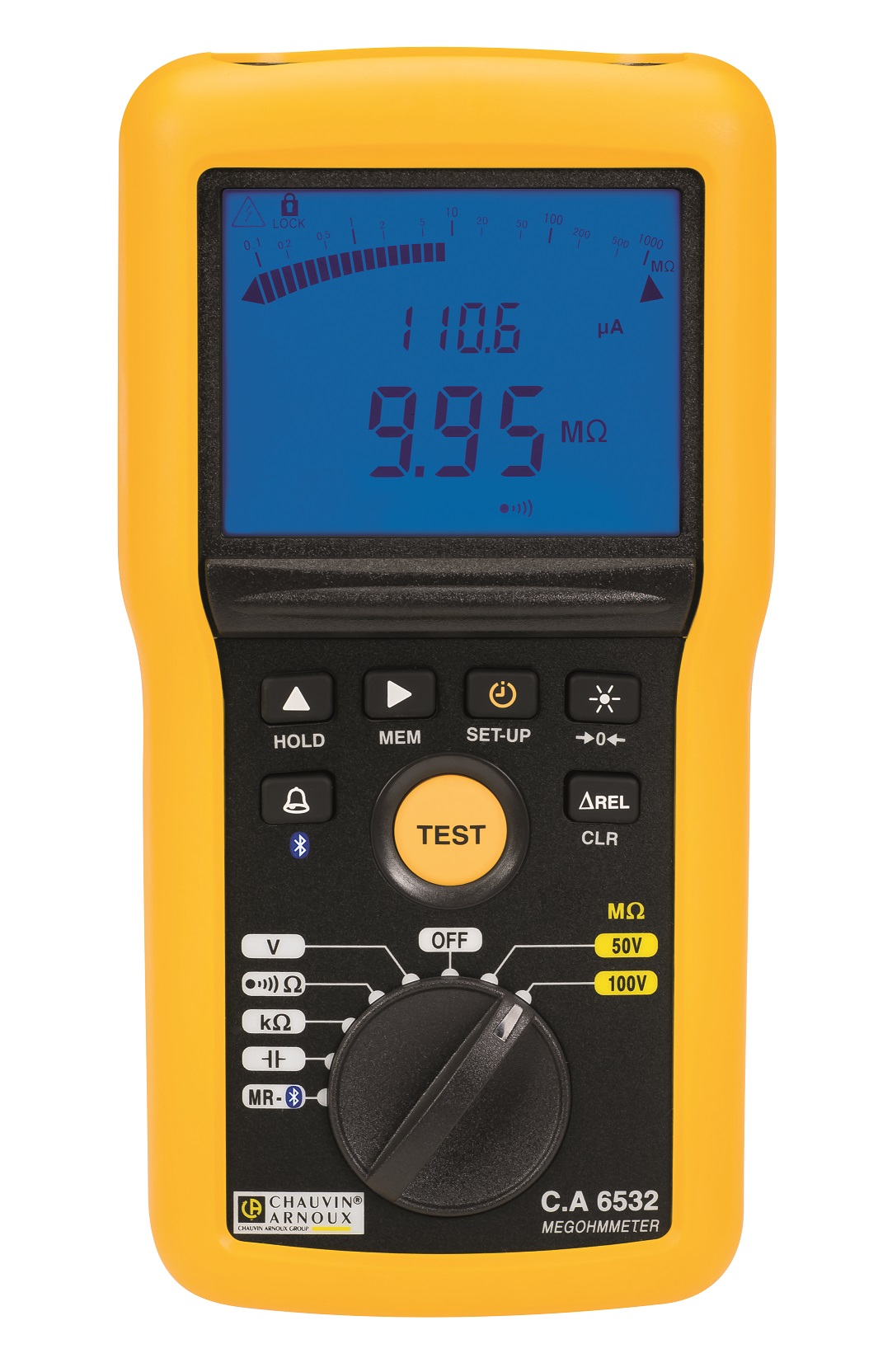

CA6532: Lineaarisen kapasitanssiohjelmoinnin (nF/km) ansiosta, voidaan mitattavan kaapelin pituus todeta (jopa 100 km).
Lisätarvikkeena saatavilla etäkoetin sisäänrakennetulla kohdevalolla.
CA6536-mallista on olemassa myös versio, jota voidaan käyttää sähköstaattisen purkauksen mittaamiseen pinnoilta, esim. ESD-lattiat. Laitteen sisältämä ESD-elektrodi on IEC61340-5-1 ja IEC61340-2-3 -standardien mukainen.
![]() |
![]() |
![]() |
|
Art.nr | P01140832 | CA6534PACK | P01140836 |
Malli | CA6532 | CA6534 | CA6536 |
Sähkönumero | 67 505 63 | 67 505 64 | 67 505 65 |
Testijännite | 50 / 100 V | 10 / 25 / 100 / 250 / 500 V | 10...100 V, 1 V:n askelluksella |
Max. eristysvastus | 20 GΩ | 50 GΩ | 20 GΩ |
Suoritettavat mittaukset | Eristysvastuksen mittaus, Vuotovirran mittaus, PI/DAR | Eristysvastuksen mittaus, Vuotovirran mittaus | Eristysvastuksen mittaus, Vuotovirran mittaus |
Kommunikointi | Bluetooth sekä 1300 mittauksen muisti | Bluetooth sekä 1300 mittauksen muisti | Ei |

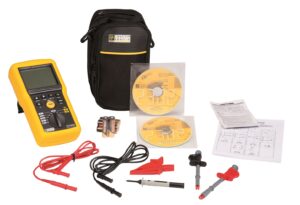

Mukana toimitetaan | Laukku, mittausjohdot, punainen hauenleuka, musta mittapää, 2 kpl pienempää hauenleukaa, paristot, käyttöohjeet sekä ohjelmisto | Laukku, mittausjohdot, punainen hauenleuka, musta mittapää, paristot sekä käyttöohjeet | Laukku, mittausjohdot, punainen hauenleuka, musta mittapää, 2 kpl pienempää hauenleukaa, paristot, käyttöohjeet sekä ohjelmisto |
Turvallisuuskategoria | IEC61010 600 V CAT IV | IEC61010 600 V CAT IV | IEC61010 600 V CAT IV |
Takuu | 2 vuotta | 2 vuotta | 2 vuotta |
