MiniFlex -virtapihtisarja
MiniFlex -virtapihtisarja

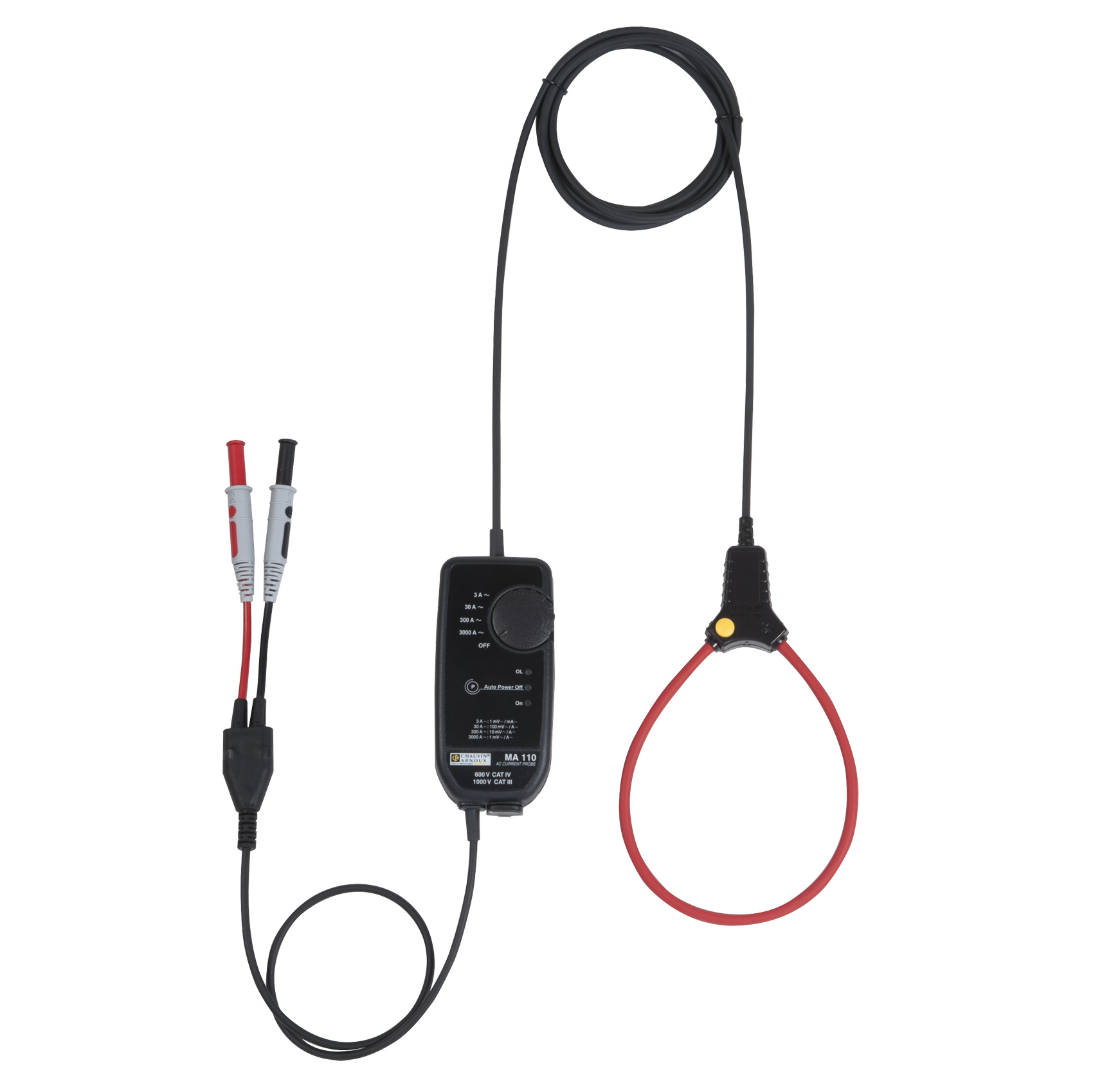

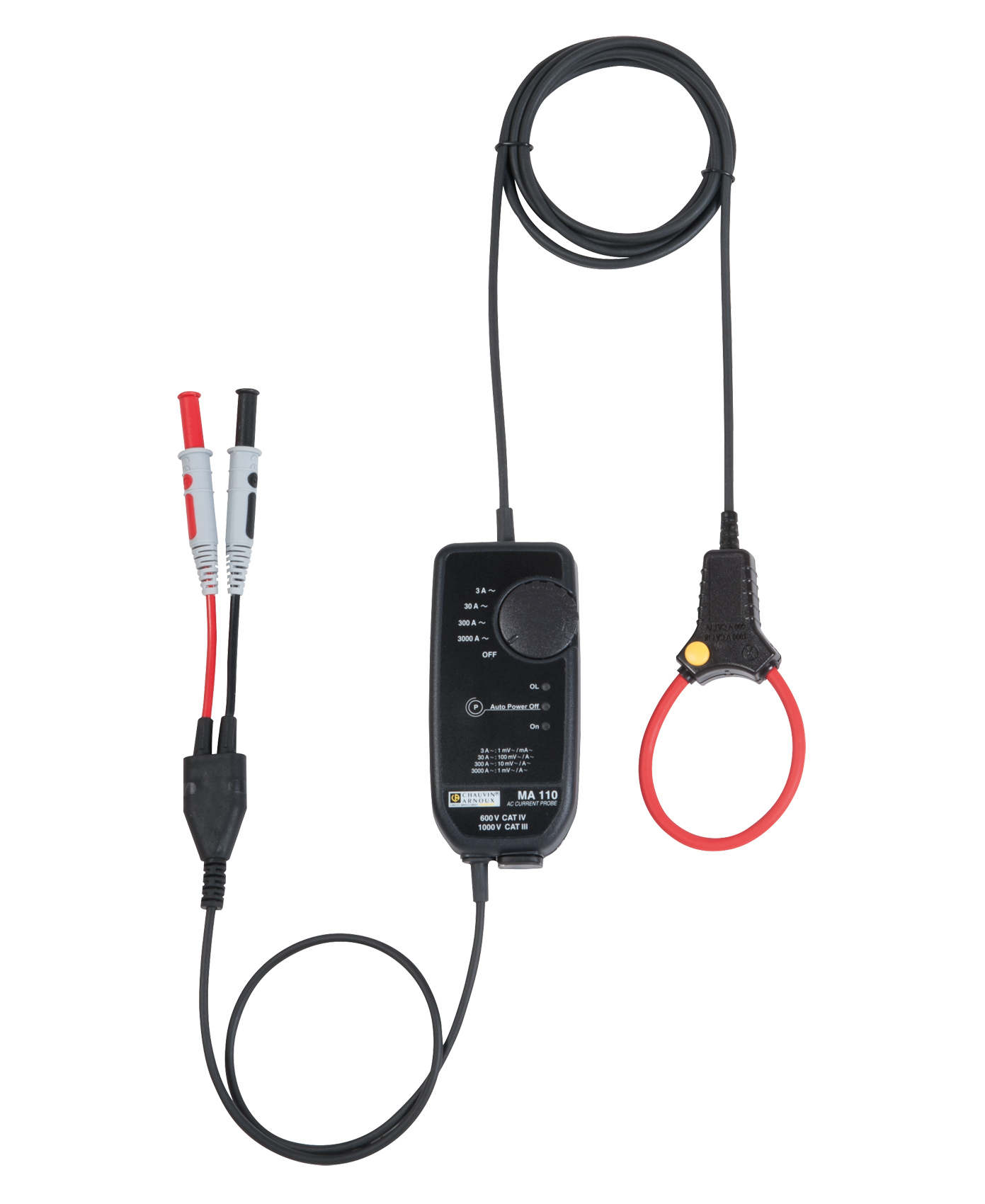

MA110 ja MA130 -pihdit perustuvat raudattomaan Rogowski-periatteeseen, 1- ja 3-vaihesovelluksissa. Magneettisen ytimen puuttumisesta on monta etua; alhainen paino ja lyömätön lineaarisuus, vähäinen vaihesiirto sekä erittäin laaja mittausalue
Joustavien virtapihtien käyttö on toivottavaa ahtaissa mittauskohteissa.

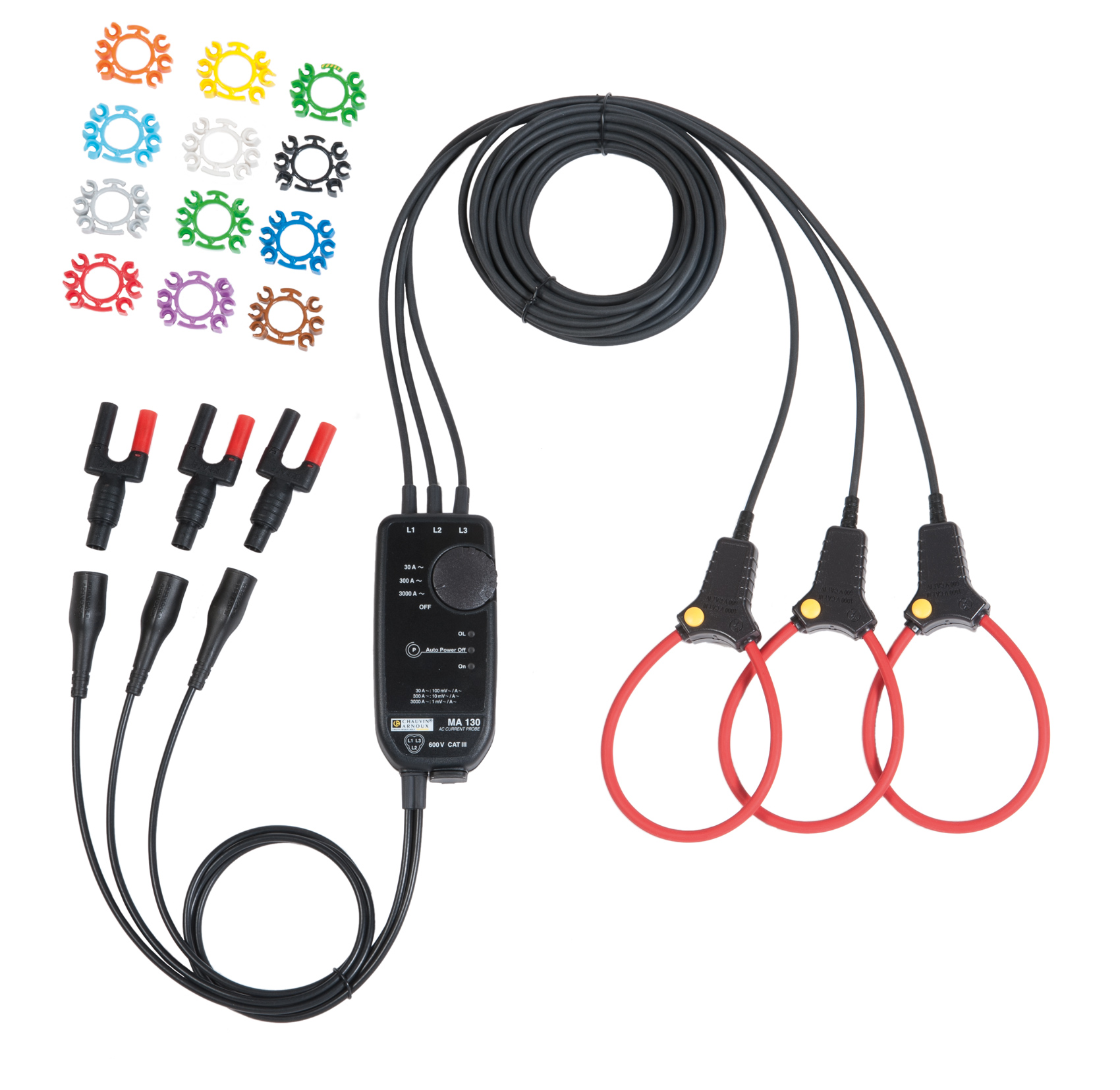

1-vaihemalli kytketään halutun yleismittarin (4 mm:n banaanitulolla) jännitetuloon (mVac / Vac). 3-vaihemalli kytketään halutun loggerin, oskilloskoopin tai energia-analysaattorin BNC-tuloon tai 4 mm:n banaanituloihin.

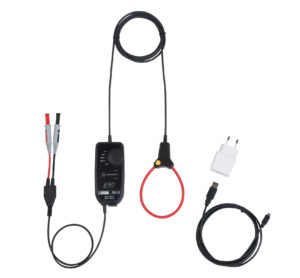

Pihdit ovat varustettu automaattisella sammutustoiminnolla (voidaan haluttaessa kytkeä pois päältä) paristojen säästämiseksi. Käytössä myös ulkoinen 230 V jännitteensyöttö.
Kalibrointi / Huolto Valmistaja:
Yhteyshenkilöt
-
Heidi von Bahr
Chauvin-Arnoux edustus Suomessa
+358 94 245 3490
hvb@camatsystem.com -
Ari Vahanen
Yleiselektroniikka Oy, Product Group Manager
+358 50 598 6647
ari.vahanen@yeint.fi -
Sami Tolkki
Sonepar Suomi Oy, Tuotepäällikkö
+358 50 568 2271
sami.tolkki@sonepar.fi
 |
 |
 |
 |
|
| Tuotekoodi | P01120660Z | P01120661Z | P01120662Z | P01120663Z |
| Malli | MA110 17 cm | MA110 25 cm | MA110 35 cm | MA130 25 cm |
| Sähkönumero | 67 505 80 | 67 505 81 | 67 505 82 | 67 505 83 |
| Mittausalue | 0,5-3-30-300-3 kAac | 0,5-3-30-300-3 kAac | 0,5-3-30-300-3 kAac | 0,5-3-30-300-3 kAac |
| Kaistanleveys | 10 Hz...20 kHz | 10 Hz...20 kHz | 10 Hz...20 kHz | 10 Hz...20 kHz |
| Virtalenkin halkaisija | 4,5 cm | 7 cm | 10 cm | 7 cm |
| Jännitetulo | 0...3 V / tulo | 0...3 V / tulo | 0...3 V / tulo | 0...3 V / tulo |
| Liitäntä | 4 mm:n banaani | 4 mm:n banaani | 4 mm:n banaani | 4 mm:n banaani |
| Kotelointiluokka | IP 54 (IP 67 rogowskikela) | IP 54 (IP 67 rogowskikela) | IP 54 (IP 67 rogowskikela) | IP 54 (IP 67 rogowskikela) |
| Takuu | 1 vuotta | 1 vuotta | 1 vuotta | 1 vuotta |
| Suojaluokitus | IEC 61010 CAT IV 1000 V | IEC 61010 CAT IV 1000 V | IEC 61010 CAT IV 1000 V | IEC 61010 CAT IV 1000 V |
| Mukana toimitetaan | Käyttöohjeet ja paristot | Käyttöohjeet ja paristot | Käyttöohjeet ja paristot | Käyttöohjeet ja paristot |
|
|
|
|
|
| Tuotekoodi | P01120660Z | P01120661Z | P01120662Z | P01120663Z |
| Malli | MA110 17 cm | MA110 25 cm | MA110 35 cm | MA130 25 cm |
| Sähkönumero | 67 505 80 | 67 505 81 | 67 505 82 | 67 505 83 |
| Mittausalue | 0,5-3-30-300-3 kAac | 0,5-3-30-300-3 kAac | 0,5-3-30-300-3 kAac | 0,5-3-30-300-3 kAac |
| Kaistanleveys | 10 Hz...20 kHz | 10 Hz...20 kHz | 10 Hz...20 kHz | 10 Hz...20 kHz |
| Virtalenkin halkaisija | 4,5 cm | 7 cm | 10 cm | 7 cm |
| Jännitetulo | 0...3 V / tulo | 0...3 V / tulo | 0...3 V / tulo | 0...3 V / tulo |
| Liitäntä | 4 mm:n banaani | 4 mm:n banaani | 4 mm:n banaani | 4 mm:n banaani |
| Kotelointiluokka | IP 54 (IP 67 rogowskikela) | IP 54 (IP 67 rogowskikela) | IP 54 (IP 67 rogowskikela) | IP 54 (IP 67 rogowskikela) |
| Takuu | 1 vuotta | 1 vuotta | 1 vuotta | 1 vuotta |
| Suojaluokitus | IEC 61010 CAT IV 1000 V | IEC 61010 CAT IV 1000 V | IEC 61010 CAT IV 1000 V | IEC 61010 CAT IV 1000 V |
| Mukana toimitetaan | Käyttöohjeet ja paristot | Käyttöohjeet ja paristot | Käyttöohjeet ja paristot | Käyttöohjeet ja paristot |
