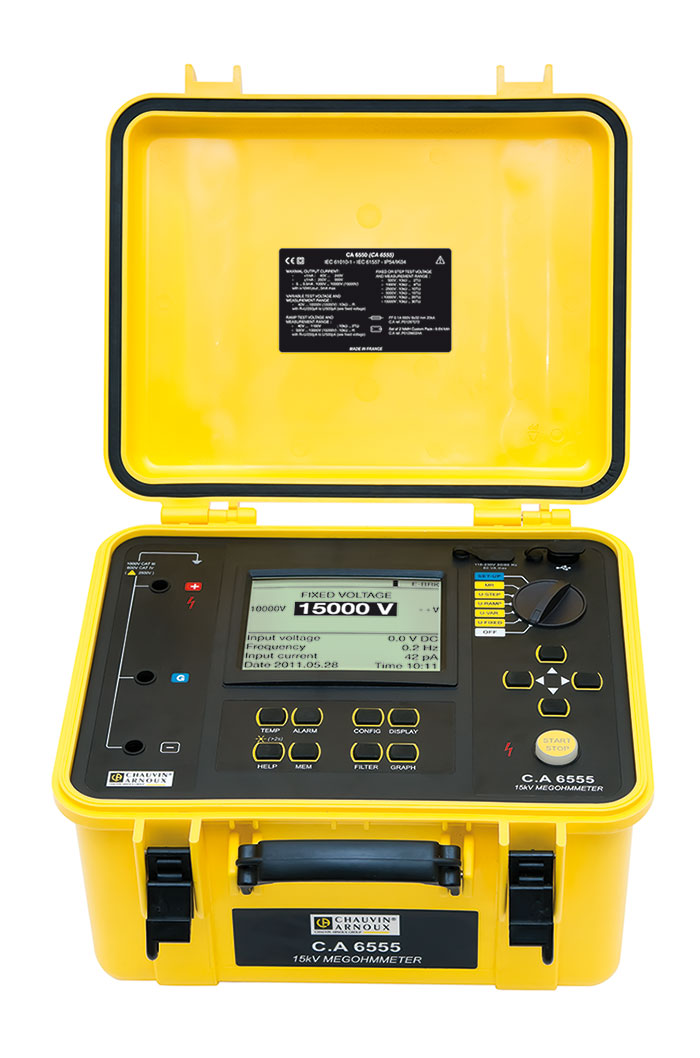

CA6550 ja CA6555 Eristysvastustesterit 40 V…15 kV

CA6550 ja CA6555 Eristysvastustesterit 40 V…15 kV

CA6550 ja CA6555 eristysvastustesterit 40 V…15 kV suomenkielisillä valikoilla.

Eristysvastustesterit omaavat automaattisen jännitevarauksen purkutoiminnon testin jälkeen. CA6550 ja CA6555 eristysvastustesterit näyttävät vuotovirran ja vastuksen kaapelivaipan eheydenmittauksen aikana. Toimintoihin kuuluvat myös eristysvastus- ja kaapelivaipan eheysmittauksen keston asetus.

Smooth-toiminto mittausarvojen vakaamiseksi, asetettava hälytystoiminto, eristysvastusjännitteen rajaaminen (maksimiarvo) sekä asetettavissa olevat virtatasot.

Laitteet eivät mittaa eristysvastusta mikäli mitattava kohde on jännitteinen. Laite näyttää mahdollisen jännitteen arvon laitteen näytöllä.

CA6550 sekä CA6555:lla on kolme tuloa, joista ”G” ja ”-” suositellaan kytkettävän yhteen vuotovirtojen ja kapasitiivisten loisvirtojen minimoimiseksi, vakaiden ja turvallisten mittausten aikaansaamiseksi. Kyseinen menettely on suositeltavaa erityisesti silloin, kun ollaan tekemisissä korkeampien vastusarvojen kanssa.

Eristysjännite ja vastuksen arvo näytetään automaattisesti kuvaajamuodossa laitteen näytöllä mittauksen aikana ja sen jälkeen.

Laatuanalyysi:

DAR, PI sekä DD -laatuanalyysien teko onnistuu automaattisesti. Näyttö ilmoittaa myös t°:n mittauksen jälkeen, vastuksen arvo muunnetaan asetetun viitearvon mukaiseksi korkean toistettavuuden sekä tarkkuuden aikaansaamiseksi.

Laitteet omaavat tupla akut ja ne ovat ladattavissa mittauksen aikana. Akkujen kesto on jopa 15 tuntia.

Laitteen muisti mahdollistaa 1500 mittauksen tallennuksen, USB-liitäntä mahdollistaa laitteen liittämisen tietokoneeseen. Mukana toimitetaan myös suomenkielinen raportinluontiohjelma DataView.

Ohjevideot:



PC-ohjelma (CA6550 & CA6555 -yhteensopiva)

Linkki Megohmmeter Transfer -ohjelmaan: Meg v4.02.0071.zip (55,4 MB)

(ei sisällä DataView-ohjelmaa) Päivitetty: 11/2019



i Lisätietoa eristysvastuksen mittauksesta
Yhteyshenkilöt

E-post(Required)
This field is for validation purposes and should be left unchanged.
Tuotekoodi P01139715 P01139716
Malli CA6550 CA6555
Sähkönumero 67 502 77 67 502 78
Testijännite 500 V / 1000 V / 2500 V / 5000 V / 10 000 V 500 V / 1000 V / 2500 V / 5000 V / 10 000 V / 15 000 V
Max. Eristysvastus 25 TΩ 29 TΩ
Mittausmenetelmä Yksinkertainen koe / PI /DAR / DD / Ramppitoiminto / Kaapelivaipan eheysmittaus Yksinkertainen koe / PI /DAR / DD / Ramppitoiminto / Kaapelivaipan eheysmittaus
Kommunikointi USB USB
Kotelointiluokka IP67 suljettuna, IP53 avattuna IP67 suljettuna, IP53 avattuna
Turvallisuuskategoria IEC6010 CAT IV 1000 V IEC6010 CAT IV 1000 V
Takuu 2 vuotta 2 vuotta
Mukana toimitetaan Pehmeä laukku, 2 kpl korkeajännitekaapelia (2 m), 1 kpl Guard-korkeajännitekaapeli (2 m), 1 kpl Guard-korkeajännitekaapeli (35 cm), 3 kpl hauenleukoja (pun/sin/musta) sekä USB-kaapeli Pehmeä laukku, 2 kpl korkeajännitekaapelia (2 m), 1 kpl Guard-korkeajännitekaapeli (2 m), 1 kpl Guard-korkeajännitekaapeli (35 cm), 3 kpl hauenleukoja (pun/sin/musta) sekä USB-kaapeli
Tuotekoodi P01139715 P01139716
Malli CA6550 CA6555
Sähkönumero 67 502 77 67 502 78
Testijännite 500 V / 1000 V / 2500 V / 5000 V / 10 000 V 500 V / 1000 V / 2500 V / 5000 V / 10 000 V / 15 000 V
Max. Eristysvastus 25 TΩ 29 TΩ
Mittausmenetelmä Yksinkertainen koe / PI /DAR / DD / Ramppitoiminto / Kaapelivaipan eheysmittaus Yksinkertainen koe / PI /DAR / DD / Ramppitoiminto / Kaapelivaipan eheysmittaus
Kommunikointi USB USB
Kotelointiluokka IP67 suljettuna, IP53 avattuna IP67 suljettuna, IP53 avattuna
Turvallisuuskategoria IEC6010 CAT IV 1000 V IEC6010 CAT IV 1000 V
Takuu 2 vuotta 2 vuotta
Mukana toimitetaan Pehmeä laukku, 2 kpl korkeajännitekaapelia (2 m), 1 kpl Guard-korkeajännitekaapeli (2 m), 1 kpl Guard-korkeajännitekaapeli (35 cm), 3 kpl hauenleukoja (pun/sin/musta) sekä USB-kaapeli Pehmeä laukku, 2 kpl korkeajännitekaapelia (2 m), 1 kpl Guard-korkeajännitekaapeli (2 m), 1 kpl Guard-korkeajännitekaapeli (35 cm), 3 kpl hauenleukoja (pun/sin/musta) sekä USB-kaapeli
