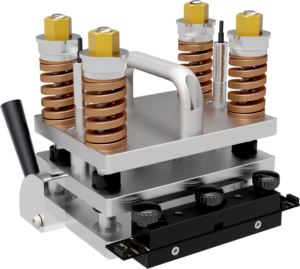

RHD Instruments Comprepouch
RHD Instruments Comprepouch
RHD Instruments Comprepouch

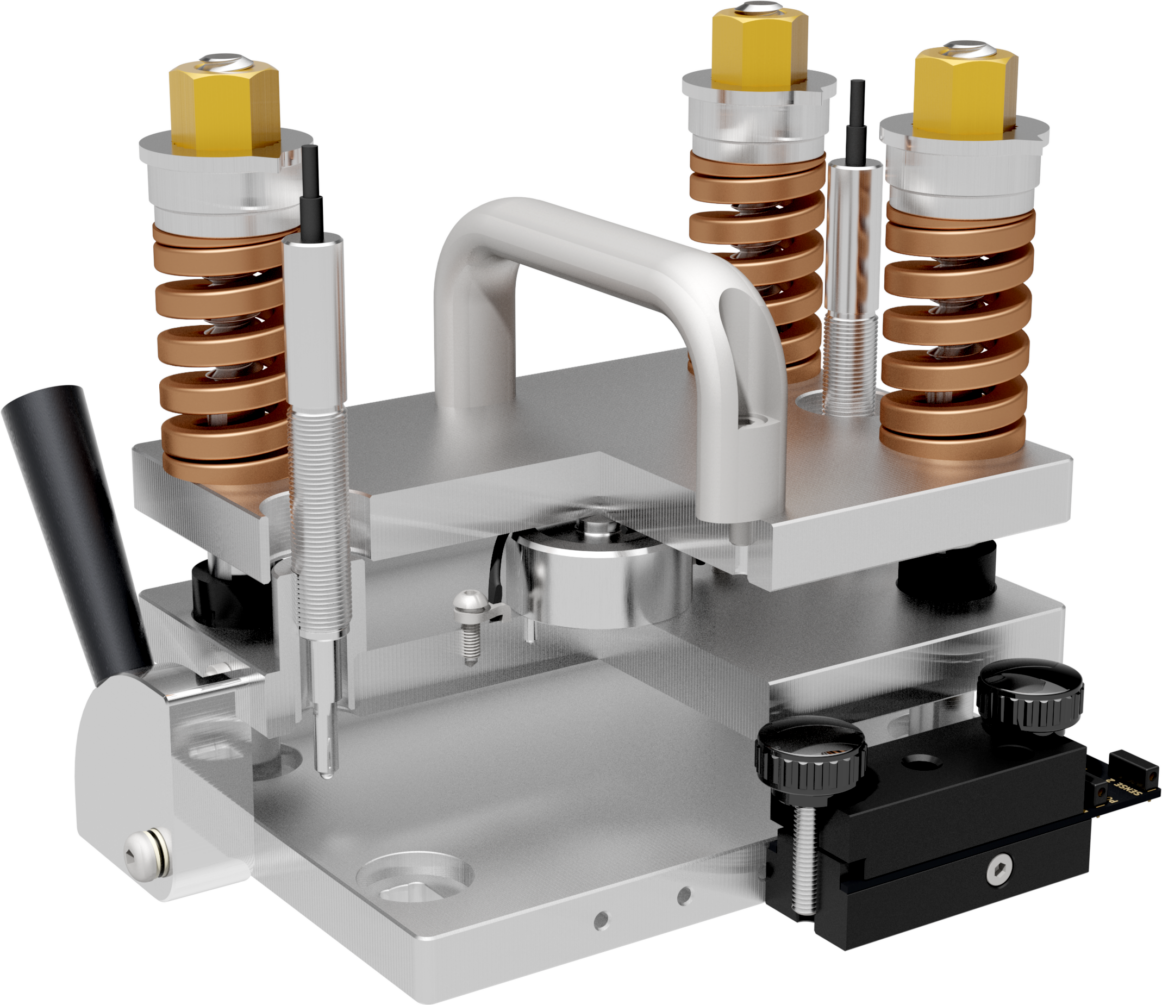

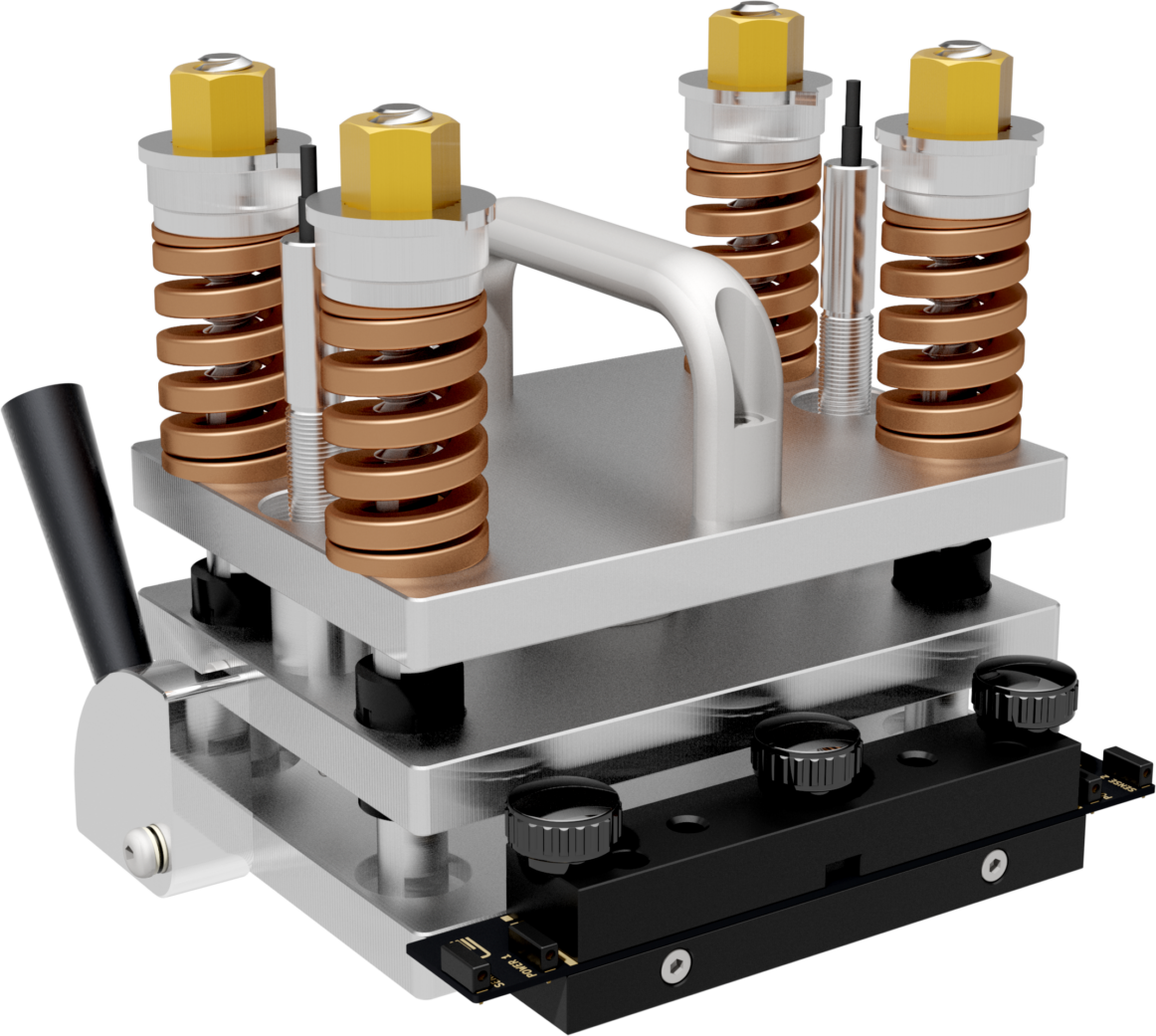

En mångsidig fristående cellfixtur för testning av batteri cellpåsar
ComprePouch kan användas för att använda dina cellpåsar under olika förhållanden gällande applicerat tryck och temperatur. Det applicerade trycket kan övervakas och registreras. Samtidigt kan du följa tjockleksförändringar hos din cellpåse, antingen inducerade genom laddning och urladdning av batteriet och/eller genom att applicera tryck.
- Växla mellan pseudokonstant volym och fjäderbelastat läge
- Följ tryck- och tjockleksförändringar under cykling
- Stort tillgängligt tryck- och temperaturområde
- Liten yta och låg höjd: Parallellisera dina mätningar
- 2D-tryckmappning i kombination med t.ex. TekScan-sensorer
Typiska tillämpningar
Att förstå battericellernas mekaniska beteende under cykling är en kritisk faktor. Om mekaniska egenskaper inte beaktas kan batteriforskning sluta med oåtergivliga resultat och, ännu värre, med problem när man försöker överföra de erhållna resultaten till modul- och paketnivå. Typiska tillämpningar med den avancerade testfixturen för påsceller ComprePouch är:
- Cykling av påsceller vid fjäderbelastat stapeltryck, vilket imiterar flexibla installationssituationer
- Cykling av påsceller vid pseudofixerad volym, vilket imiterar begränsade installationssituationer
- 2D-tryckmappning under cykling under olika förhållanden
- Kvantifiering av påscellers andning och svullnad under cykling
- Förbättrad reproducerbarhet genom välkontrollerade mätförhållanden
Tekniska detaljer
Maximala provmått: 120 mm x 110 mm x 20 mm
Maximal kraft: Fmax = 25 kN
Minsta kraft: Fmin = ca. 30 N
Nominella mått: ComprePouch – 189 mm x 146 mm x 173 mm
Totalvikt: ComprePouch – 4,6 kg
3 set med 4 fjädrar med olika fjäderkonstanter:
Typ Mjuk – Färg Lila – Fjäderkonstant = 32,3 N/mm – Max. tillåten totalkraft (med 4 fjädrar) = 3,3 kN
Typ Mellan – Färg Röd – Fjäderkonstant = 272,0 N/mm – Max. tillåten totalkraft (med 4 fjädrar) = 16,6 kN
Typ Hård – Färg Brons – Fjäderkonstant = 1,150 N/mm – Max. tillåten totalkraft (med 4 fjädrar) = 25,0 kN (begränsad av ram)
