MINI-tyypin virtapihdit

MINI-tyypin virtapihdit

MINI-tyypin virtapihdit mittaavat virran jopa 150 A AC asti. Sarjan virtapihdit soveltuvat käytettäväksi yhdessä kaikkien yleismittareiden kanssa.
Mitattavien kaapeleiden läpimitta tulee korkeintaan olla 9 mm. Kaikkien pihtien mukana toimitetaan erittäin joustava, 1,5 m:n muovikaapeli 4 mm:n banaaniliittimillä.



i Lisätietoa virran mittauksesta
Yhteyshenkilöt

E-post(Pakollinen)
Kenttä on validointitarkoituksiin ja tulee jättää koskemattomaksi.
Tuotekoodi

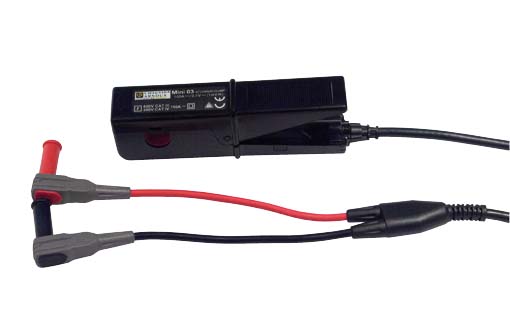

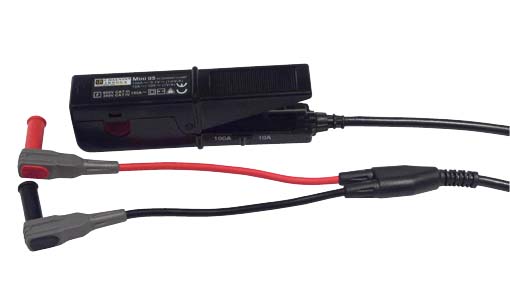

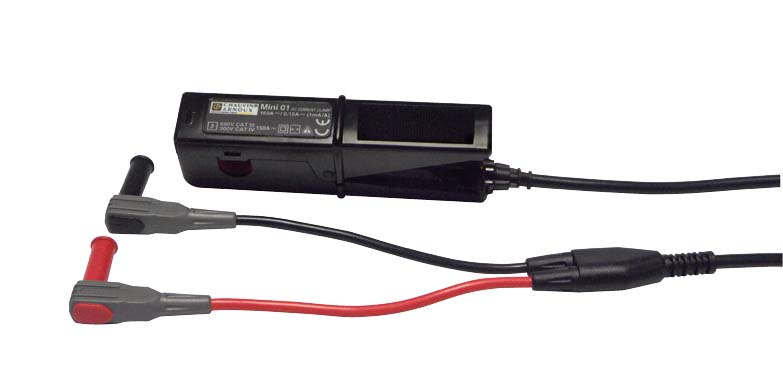

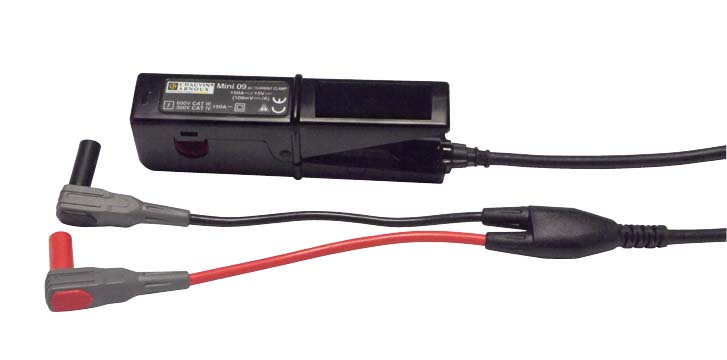

Malli MINI 09 MINI 05 MINI 03 MINI 02 MINI 01
Sähkönumero 67 502 13 67 502 07 67 502 06 - 67 502 05
Vaihtovirta 1 A...150 A 5 mA...100 A 1 A...100 A 5 mA...100 A 2 A...150 A
Leukojen aukeama 10 mm 10 mm 10 mm 10 mm 10 mm
Kaistanleveys 48 Hz-500 Hz 48 Hz-500 Hz 48 Hz-500 Hz 48 Hz-10 kHz 48 Hz-500 Hz
Ulostulo 100 mV DC / A AC 1 mV / mA, 1 mV / A 1 mV / A 1 mA / A 1 mA / A
Ulostulon liitäntä 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla)
Kotelointiluokka IP40 IP40 IP40 IP40 IP40
Takuu 2 vuotta 2 vuotta 2 vuotta 2 vuotta 2 vuotta
Turvallisuuskategoria IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V
Tuotekoodi
Malli MINI 09 MINI 05 MINI 03 MINI 02 MINI 01
Sähkönumero 67 502 13 67 502 07 67 502 06 - 67 502 05
Vaihtovirta 1 A...150 A 5 mA...100 A 1 A...100 A 5 mA...100 A 2 A...150 A
Leukojen aukeama 10 mm 10 mm 10 mm 10 mm 10 mm
Kaistanleveys 48 Hz-500 Hz 48 Hz-500 Hz 48 Hz-500 Hz 48 Hz-10 kHz 48 Hz-500 Hz
Ulostulo 100 mV DC / A AC 1 mV / mA, 1 mV / A 1 mV / A 1 mA / A 1 mA / A
Ulostulon liitäntä 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla)
Kotelointiluokka IP40 IP40 IP40 IP40 IP40
Takuu 2 vuotta 2 vuotta 2 vuotta 2 vuotta 2 vuotta
Turvallisuuskategoria IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V IEC 6010 CAT III 600 V
