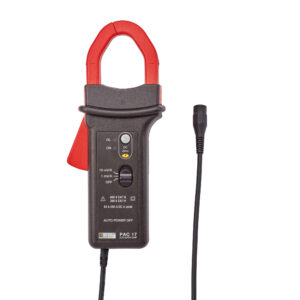

PAC-virtapihtisarja tasa- ja vaihtovirtamittauksiin

PAC-virtapihtisarja tasa- ja vaihtovirtamittauksiin

TRMS tasa- ja vaihtovirtapihdit laajalla kaistanleveydellä sujuvuvaan virranmittaukseen. Kytkentä onnistuu mallista riippuen joko banaani- tai BNC-liittimen avulla.

Pihtisarjaan kuuluu kaksi eri kokoista virtapihtiä halkaisijaltaan 30 mm:n tai 42 mm:n kaapeleiden mittaamiseen.

Kätevä, automaattinen  DC:n nollaus yhdellä napin painalluksella. Käyttöjännite µUSB-tulon kautta pidempiaikaisiin mittauksiin (yli 50 h).





i Lisätietoa virran mittauksesta
Yhteyshenkilöt

E-post(Pakollinen)
Kenttä on validointitarkoituksiin ja tulee jättää koskemattomaksi.
Tuotekoodi P01120115 P01120116 P01120117 P01120125 P01120126 P01120127
Malli PAC15 PAC16 PAC17 PAC25 PAC26 PAC27
Mittasualue 0,5...400 Aac / 600 Adc 0,5...40-400 Aac / 0,5...60-600 Adc 0,5...60-600 Aac / dc 0,5...1000 Aac/1400 Adc 0,5...100-1000 Aac/ 0,5...150-1400 Adc 0,5...100-1000 Aac/ 0,5...150-1400 Adc
Kaistanleveys DC...30 kHz DC...30 kHz DC...30 kHz DC...30 kHz DC...30 kHz DC...30 kHz
Muuntosuhde 1 mV / A 10 mV / A - 1 mV / A 10 mV / A - 1 mV / A 1 mV / A 10 mV / A - 1 mV / A 10 mV / A - 1 mV / A
Leukojen aukeama 30 mm 30 mm 30 mm 42 mm 42 mm 42 mm
Ulostulon liitäntä 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) eristetty BNC (2 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) eristetty BNC (2 m:n kaapelilla)
DC:n automaattinen nollaus Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä
Automaattinen sammutustoiminto Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä
Käyttöjännite 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta
Turvallisuuskategoria CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V
Takuu 2 vuotta 2 vuotta 2 vuotta 2 vuotta 2 vuotta 2 vuotta
Mukana toimitetaan Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet
Tuotekoodi P01120115 P01120116 P01120117 P01120125 P01120126 P01120127
Malli PAC15 PAC16 PAC17 PAC25 PAC26 PAC27
Mittasualue 0,5...400 Aac / 600 Adc 0,5...40-400 Aac / 0,5...60-600 Adc 0,5...60-600 Aac / dc 0,5...1000 Aac/1400 Adc 0,5...100-1000 Aac/ 0,5...150-1400 Adc 0,5...100-1000 Aac/ 0,5...150-1400 Adc
Kaistanleveys DC...30 kHz DC...30 kHz DC...30 kHz DC...30 kHz DC...30 kHz DC...30 kHz
Muuntosuhde 1 mV / A 10 mV / A - 1 mV / A 10 mV / A - 1 mV / A 1 mV / A 10 mV / A - 1 mV / A 10 mV / A - 1 mV / A
Leukojen aukeama 30 mm 30 mm 30 mm 42 mm 42 mm 42 mm
Ulostulon liitäntä 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) eristetty BNC (2 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) 4 mm (1,5 m:n kaapelilla) eristetty BNC (2 m:n kaapelilla)
DC:n automaattinen nollaus Kyllä Kyllä Kyllä Kyllä Kyllä Kyllä
Automaattinen sammutustoiminto Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä Kyllä, poiskytkettävissä
Käyttöjännite 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta 9 V-paristo (50 h) tai 5 V:n jatkuva syöttö µ-USB:n kautta
Turvallisuuskategoria CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V CAT III 600 V
Takuu 2 vuotta 2 vuotta 2 vuotta 2 vuotta 2 vuotta 2 vuotta
Mukana toimitetaan Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet Paristo ja käyttöohjeet
