F203, F404, F404T & F604 Monitoimipihtimittarit AC/DC

F203, F404, F404T & F604 Monitoimipihtimittarit AC/DC

Kaikki  F200-, F400- sekä F600-sarjan virtapihdit korkeimmalla suorituskyvyllä, nopealla digitaalisella 12-bitin TRMS:n mittauspiirillä erinomaisen mittaustarkkuuden saavuttamiseksi. Leveä kaistanleveys sekä korkea huippukerroin antavat laitteille hyvän tarkkuuden mittaussignaalista riippumatta. Pihdit mittaavat tasa- ja vaihtovirtaa 250 mA…3000 A (mallista riippuen).

Kaikki F-sarjaan kuuluvat pihdit ovat ergonomisesti muotoiltuja ja ne soveltuvat käytettäväksi yhdellä kädellä. Selkeä ja helppokäyttöinen kiertokytkin: ”1 näppäin, 1 toiminto” –periaatteella. Kaikki sarjan virtapihdit tunnistavat automaattisesti mitattavan sähkön (AC/DC).

Kyseiset mallit mittaavat: jännitteen  150 mV…1000 Vac / 1400 Vdc (F203) sekä 150 mV…1200 Vac / 1700 Vdc (F404 ja F604), vastuksen, jatkuvuuden sekä diodit. Lämpötilan mittaus onnistuu K-tyypin anturilla. Moottoreiden käynnistysvirran (”TrueInRush”) mittaus  kaiken tyyppisillä ylivirroilla, moottoreiden sekä muiden asennusten ollessa käynnissä.

F404:n ja F604:n laaja mittausalue (1200 V AC/ 1700 V DC TRMS) mahdollistaa näiden käytön vaihtosuuntaajille/inverttereille suoritettavissa mittauksissa korkean jännitteen omaavissa asennuksissa, kuten aurinkopaneelit, tuulivoimalat sekä teollisuuden eri sovellukset.

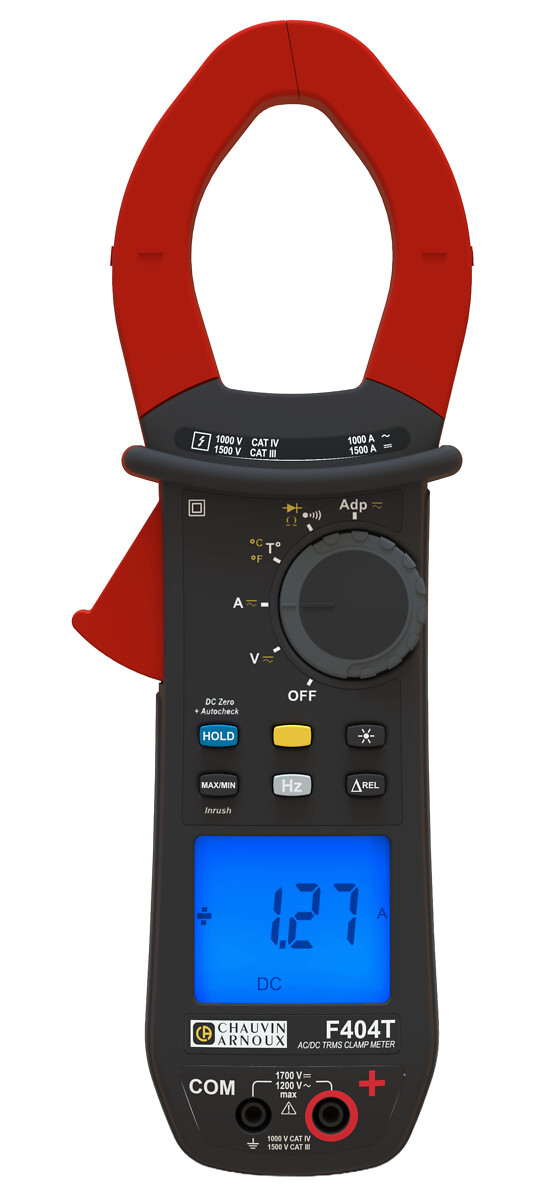

F404T on kehitetty aurinkopaneeliasennuksille tehtäviin mittauksiin. Laite omaa DC Autocheck -toiminnon mittauskohteen virrattomuuden toteamiseksi. Kyseinen toiminto on turvallisuuden puolesta oleellinen, kun työskennellään tasavirtapiirien parissa. Käytetään valokaarien ehkäisemiseksi piirin avauksen yhteydessä, aurinkopaneeleille suoritettavien huoltotoimenpiteiden aikana. F404T omaa muuten samat toiminnot kuin F404.



F203 korvaa pihtimallit F03 ja F05



i Lisätietoa virran mittauksesta
Yhteyshenkilöt

Kenttä on validointitarkoituksiin ja tulee jättää koskemattomaksi.
E-post(Pakollinen)
Tuotekoodi P01120948 P01120944 P01120923 P01120964
Malli F404T F404 F203 F604
Sähkönumero 67 506 08 67 506 45 67 505 10 67 506 64
Mittausalue 250 mA...1000 A AC / 1500 A DC 250 mA...1000 A AC / 1500 A DC 250 mA...600 A AC / 900 A DC 250mA...2000 A AC / 3000 A DC
Kaistanleveys DC...3 kHz DC...3 kHz DC...3 kHz DC...3 kHz
Mittausmenetelmä AC/DC TRMS AC/DC TRMS AC/DC TRMS AC/DC TRMS
Leukojen aukeama 48 mm 48 mm 34 mm 60 mm
Näyttö 10 000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö 6000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö
Jännite 150 mV...1200 V / 1700 V DC 150 mV...1200 V / 1700 V DC 150 mV...1000 V AC / 1400 V DC 150 mV...1200 V / 1700 V DC
Käynnistysvirran mittaus Kyllä, True Inrush Kyllä, True Inrush Kyllä, True Inrush Kyllä, True Inrush
Toiminnot Summeri/HOLD/MIN/MAX-toiminto Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus
Tehon mittaus Ei Ei Ei Ei
Yliaallot Ei Ei Ei Ei
Tehokerroin Ei Ei Ei Ei
Vaihesiirto Ei Ei Ei Ei
Lämpötila K-tyypin K-tyypin K-tyypin K-tyypin
Kommunikointi Ei Ei Ei Ei
Kotelointiluokka IP54 IP54 IP54 IP54
Takuu 3 vuotta 3 vuotta 3 vuotta 3 vuotta
Turvallisuuskategoria IEC6010 kat. IV 1000 V / kat. III 1500 V IEC6010 kat. IV 1000 V / kat. III 1500 V IEC61010 kat. IV 600 V IEC6010 kat. IV 1000 V / kat. III 1500 V
Mukana toimitetaan Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet
Tuotekoodi P01120948 P01120944 P01120923 P01120964
Malli F404T F404 F203 F604
Sähkönumero 67 506 08 67 506 45 67 505 10 67 506 64
Mittausalue 250 mA...1000 A AC / 1500 A DC 250 mA...1000 A AC / 1500 A DC 250 mA...600 A AC / 900 A DC 250mA...2000 A AC / 3000 A DC
Kaistanleveys DC...3 kHz DC...3 kHz DC...3 kHz DC...3 kHz
Mittausmenetelmä AC/DC TRMS AC/DC TRMS AC/DC TRMS AC/DC TRMS
Leukojen aukeama 48 mm 48 mm 34 mm 60 mm
Näyttö 10 000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö 6000-lukeman digitaalinen näyttö 10 000-lukeman digitaalinen näyttö
Jännite 150 mV...1200 V / 1700 V DC 150 mV...1200 V / 1700 V DC 150 mV...1000 V AC / 1400 V DC 150 mV...1200 V / 1700 V DC
Käynnistysvirran mittaus Kyllä, True Inrush Kyllä, True Inrush Kyllä, True Inrush Kyllä, True Inrush
Toiminnot Summeri/HOLD/MIN/MAX-toiminto Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus Summeri/HOLD/MIN/MAX-toiminto sekä Differentiaalimittaus
Tehon mittaus Ei Ei Ei Ei
Yliaallot Ei Ei Ei Ei
Tehokerroin Ei Ei Ei Ei
Vaihesiirto Ei Ei Ei Ei
Lämpötila K-tyypin K-tyypin K-tyypin K-tyypin
Kommunikointi Ei Ei Ei Ei
Kotelointiluokka IP54 IP54 IP54 IP54
Takuu 3 vuotta 3 vuotta 3 vuotta 3 vuotta
Turvallisuuskategoria IEC6010 kat. IV 1000 V / kat. III 1500 V IEC6010 kat. IV 1000 V / kat. III 1500 V IEC61010 kat. IV 600 V IEC6010 kat. IV 1000 V / kat. III 1500 V
Mukana toimitetaan Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet Mittausjohdot, K-tyypin termopari, suojakotelo, paristo sekä käyttöohjeet
