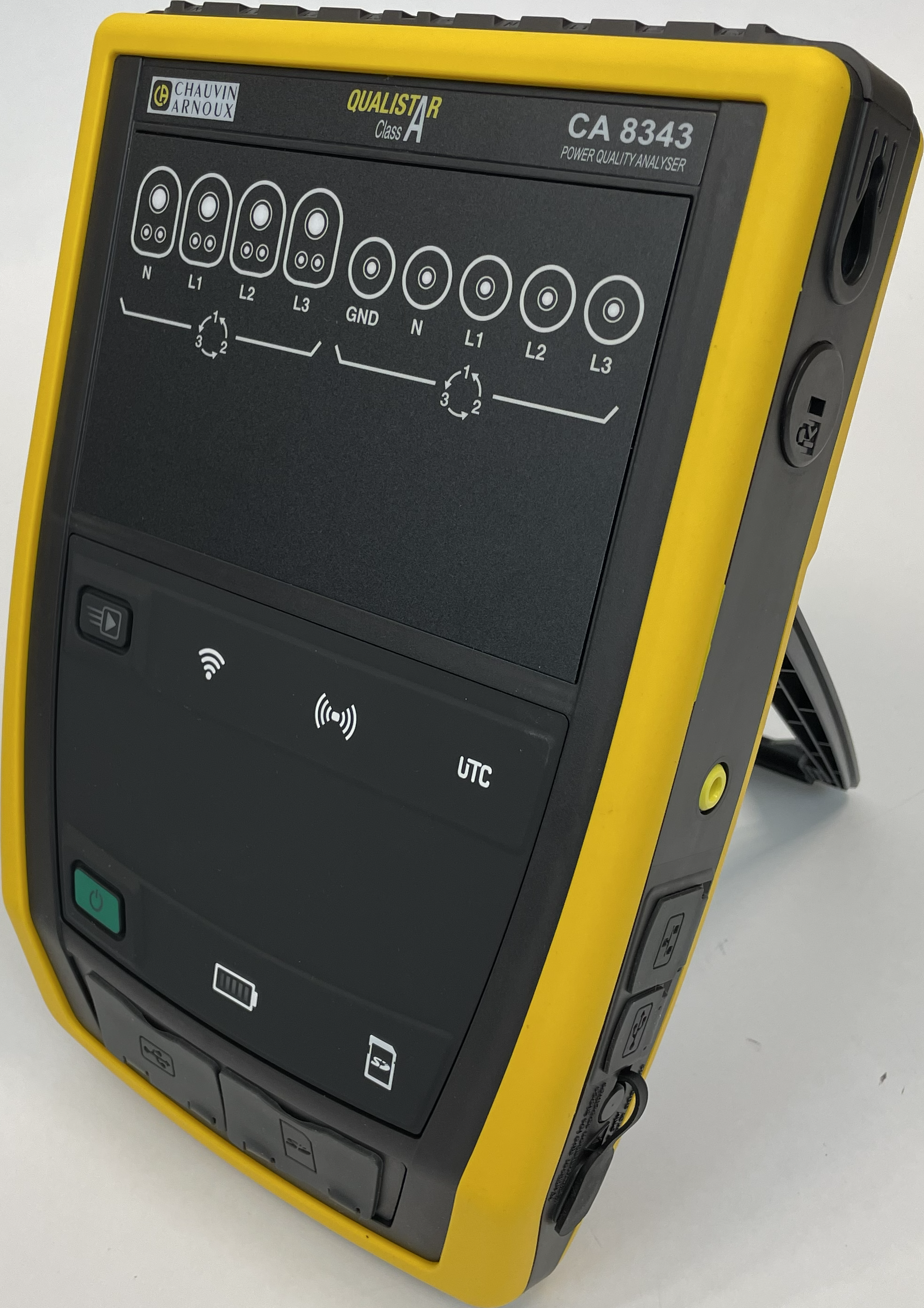

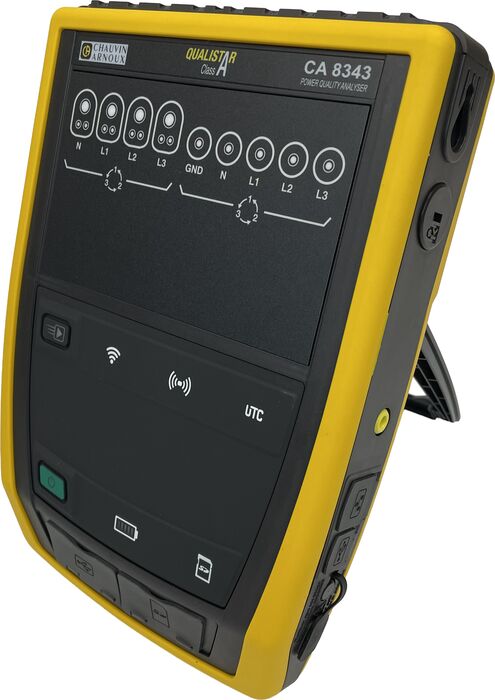

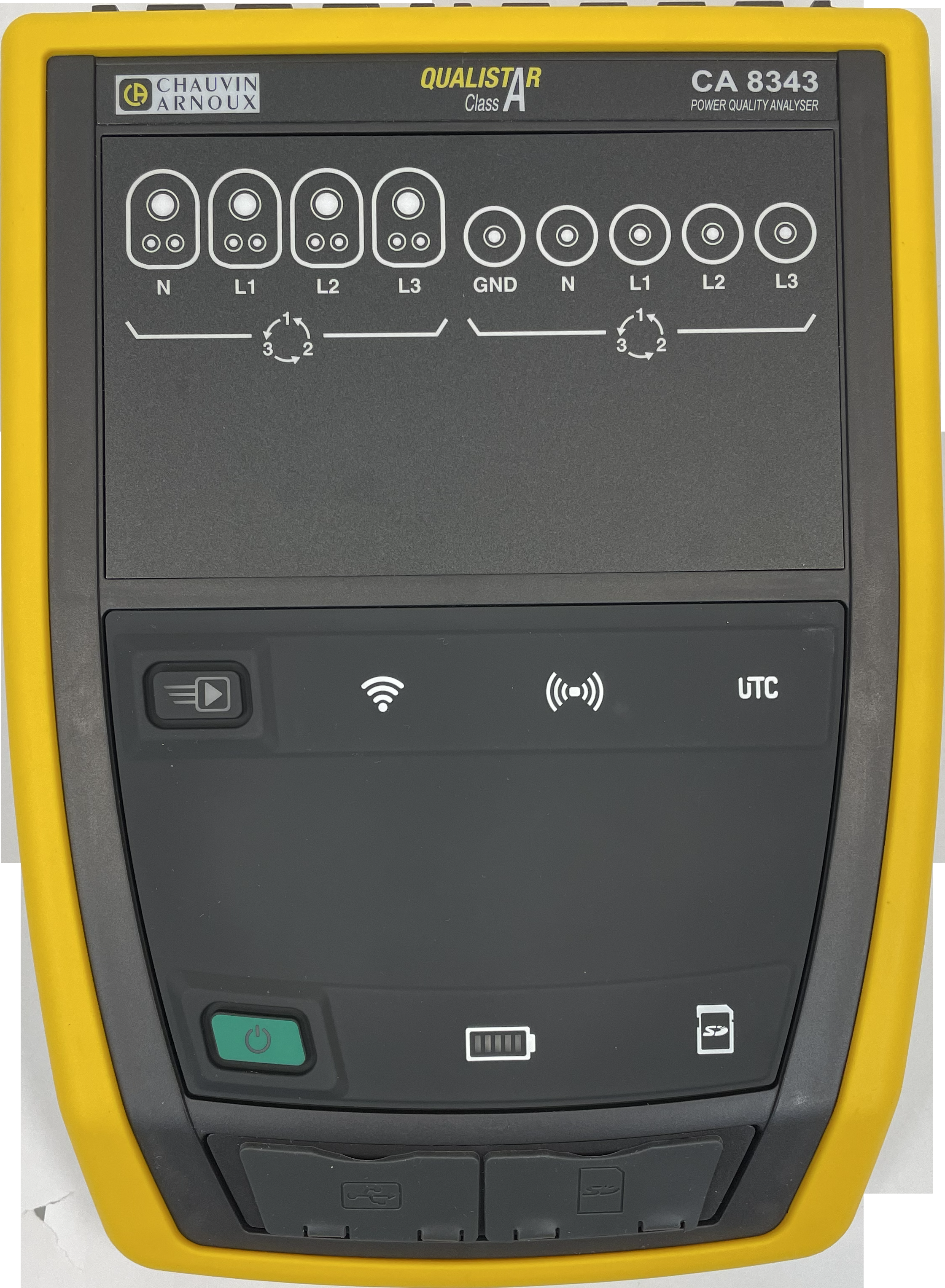

CA8343 A-luokan 3-vaihe energia-analysaattori ilman näyttöä

CA8343 A-luokan 3-vaihe energia-analysaattori ilman näyttöä

CA8343 suorittaa mittauksia standardin 61000-4-30, luokka A ed 3:n mukaisesti ja omaa sisäänrakennetun GPS-toiminnon, joka toimii jopa 40 päivää ilman satelliittiyhteyttä.

CA8343 verkko- ja energia-analysaattorin näytteenottonopeus on 25,6 kHz, eli 512 mittausta per jakso. Kaikki teho- ja energia-arvot sähköverkon analysointia varten suoritetaan IEEE1459-standardin mukaisesti. Mahdollista tallentaa viikon ajan IEN 50160:n tai EIFS:n mukaisesti sekä käyttää omia toleranssiarvoja.

Transientteja ja jännitepiikkejä

CA8343 mittaa jopa 2,5 µs:n transientteja ja 500 ns:n jännitepiikkejä jopa 12 kV asti. Ilmoittaa automaattisesti sähköpostitse mikäli CA8343 on kytkettynä verkkoon.

Virtapihdit ja mittausalue

CA8343 käyttää samoja virtapihtejä kuin kaikki muut Chauvin-Arnoux energia-analysaattorit. Mittausalue on 5 mA…10 kA. Virtapihtivaihtoehdot löydät tämän sivun alalaidasta. Väärinpäin kytketty virtapihti voidaan kääntää 180 ° suoraan laitteelta.

Harmoniset ja epäharmoniset yliaallot

CA8343 mittaa jopa 127:een yliaaltoon saakka sekä epäharmonisia yliaaltoja. Epäharmoniset yliaallot ovat taajuuksia, mitkä eivät ole perustaajuuden (50 Hz) kokonaisluvun kerrannaisia ja ilmestyvät nopeiden, ei-jaksollisten virta- tai jännitemuutosten aikana. Epäharmonisia yliaaltoja aiheuttavia tekijöitä ovat esimerkiksi induktiomoottorit, taajuusmuuntajat ja jännitemuuntajat.

Epäharmoniset yliaallot voivat harmonisten yliaaltojen ja supraharmonisten yliaaltojen tapaan aiheuttaa ongelmia, kuten ylikuormituksia, erilaisia häiriöitä sekä värähtelyä.

Moottorianalyysi

Sähkömoottoreille suoritettava sähköinen ja mekaaninen tarkistus reaaliajassa ilman mekaanista anturia.

Muisti

Laitteen suorittamat mittaukset, laitekonfiguroinnit yms. voidaan tallentaa myös SD-kortille. Muisti voidaan kopioida myös USB-kortille tai -kortilta. Mukana toimitetaan vakiona 2 GB:n muistikortti ja laitteessa voidaan käyttää jopa 512 GB:n muistikorttia.

Tietokantaviestintä JSON-muodon avulla

Tietokantaviestinnän muoto on J SON, jotta mittausten automaattinen siirto omiin tietokantoihin olisi mahdollista ilman ylimääräistä ohjelmistoa. CA8343-analysaattoria voidaan myös ohjata vakio SCPI-komentojen avulla.

SCPI (Standard Commands for Programmable Instruments) käytetään asetusjoukkojen siirtoon. Jokainen asetusjoukko on koodattu J SON-muodossa (JavaScript Object Notation). Binääristä muotoa käytetään tulostiedostoissa. J SON-muodossa olevaa tiedostoa käytetään binäärin tiedoston sisällön tulkintaan.

Esimerkki J SON-muodosta.

VNC, IRD, suomenkielinen ohjelmisto ja suomenkieliset valikot

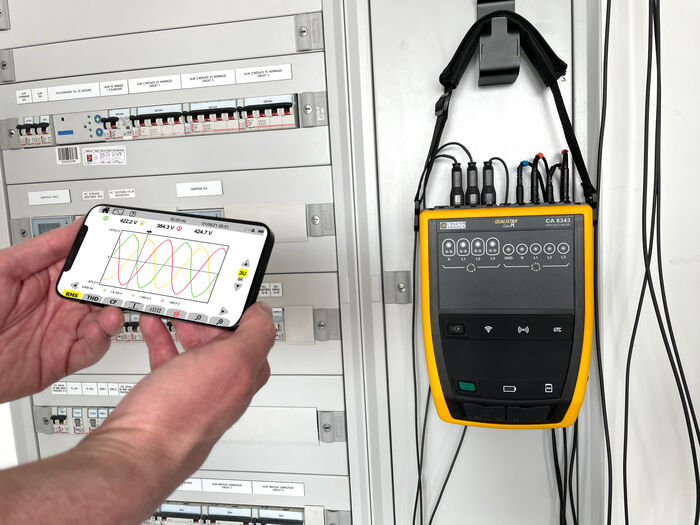

Laitetta voidaan ohjata suoraan nettiselaimen kautta miltä tahansa tietokoneelta VNC-toiminnon avulla. IRD-palvelin mahdollistaa pääsyn etänä kaikkiin toimintoihin ilman internet-yhteyttä  älypuhelimen tai tietokoneen avulla.

CA8343 omaa suomenkieliset valikot, käyttöohjeet sekä ohjelmiston.

CA8343 käyttää samoja virtapihtejä kuin kaikki Chauvin-Arnoux energia-analysaattorit. Laite toimitetaan ilman virtapihtejä. Yhteensopivat virtapihtivaihtoehdot löydät täältä.

Lisätietoa Qualistar -sarjasta Qualistar -kotisivuilla (englanniksi)



CA8343 PC-ohjelma:

PAT3 (Power Analyser Transfer): PAT3 v.1.8.zip
(ei sisällä DataView-ohjelmaa)
Vaatimukset: Sinulla tulee olla tietokoneen Järjestelmänvalvojan oikeudet.
W10 vinkki: Oikeaklikkaa hiirtä ohjelmakuvakkeen kohdalla ja valitse
"Suorita järjestelmänvalvojana".
On mahdollista, että sinun tulee kuitata muutama kysymys painamalla
"OK"-näppäintä asennuksen lopussa.
Ajurien asennuksen aikana näkyy tietokoneen näytöllä musta ruutu.
Mikäli käytössäsi on W10, käynnistä tietokone uudelleen asennuksen jälkeen.
Päivitetty: 01/2026
Esimerkkitiedostoja PAT3 (Power Analyser Transfer): sample_pat3.zip

Lataa suomenkielinen DataView täältä!
i Tehon, energian ja yliaaltojen analysointi
Yhteyshenkilöt

Kenttä on validointitarkoituksiin ja tulee jättää koskemattomaksi.
E-post(Pakollinen)
Tuotekoodi P01160656 P01160655 P01160655 P01160656
Malli CA8343 jänniteadapterilla jopa 1000 V CA8343 jänniteadapterilla 230 V CA8343 jänniteadapterilla 230 V CA8343 jänniteadapterilla jopa 1000 V
Sähkönumero 6750643 -
Standardinmukaisuus IEC61000-4-30 A-luokka ed. 3 IEC61000-4-30 A-luokka ed. 3 IEC61000-4-30 A-luokka ed. 3 IEC61000-4-30 A-luokka ed. 3
Näyttö Ei näyttöä Ei näyttöä Ei näyttöä Ei näyttöä
Tulot Eristetyt jännite- ja virtatulot Eristetyt jännite- ja virtatulot Eristetyt jännite- ja virtatulot Eristetyt jännite- ja virtatulot
Jännite 5...1000 V AC+DC TRMS 5...1000 V AC+DC TRMS 5...1000 V AC+DC TRMS 5...1000 V AC+DC TRMS
Virtapihdit Ostetaan erikseen Ostetaan erikseen Ostetaan erikseen Ostetaan erikseen
Kello / GPS Sisäänrakennettu Sisäänrakennettu Sisäänrakennettu Sisäänrakennettu
Reaaliaikainen tila Kyllä Kyllä Kyllä Kyllä
Näytteenottonopeus Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps
Teho- ja energiatila Kyllä Kyllä Kyllä Kyllä
Yliaallot DC...127:nteen sekä epäharmoniset yliaallot 0...62 DC...127:nteen sekä epäharmoniset yliaallot 0...62 DC...62:een sekä epäharmoniset yliaallot 0...62 DC...62:een sekä epäharmoniset yliaallot 0...62
Hälytykset 52 eri tyyppistä ja 20 000 kpl 52 eri tyyppistä ja 20 000 kpl 52 eri tyyppistä ja 20 000 kpl 52 eri tyyppistä ja 20 000 kpl
Käynnistysvirran mittaus Kyllä, voi tallentaa 100 kpl 10 min Kyllä, voi tallentaa 100 kpl 10 min Kyllä, voi tallentaa 100 kpl 10 min Kyllä, voi tallentaa 100 kpl 10 min
Jännitepiikit Jopa 12 kV (näytteenotto 500 ns) Jopa 12 kV (näytteenotto 500 ns) Jopa 12 kV (näytteenotto 500 ns) Jopa 12 kV (näytteenotto 500 ns)
Transientit 2,5 µs (rajaton määrä SD-kortille) 2,5 µs (rajaton määrä SD-kortille) 2,5 µs (rajaton määrä SD-kortille) 2,5 µs (rajaton määrä SD-kortille)
Kommunikointi ja muisti WI-Fi, Verkkopalvelin, Ethernet, SD, USB WI-Fi, Verkkopalvelin, Ethernet, SD, USB WI-Fi, Verkkopalvelin, Ethernet, SD, USB WI-Fi, Verkkopalvelin, Ethernet, SD, USB
Käyttöohjeet ja ohjelmisto Suomeksi, ladattavissa ilmaiseksi Suomeksi, ladattavissa ilmaiseksi Suomeksi, ladattavissa ilmaiseksi Suomeksi, ladattavissa ilmaiseksi
Turvallisuuskategoria IEC 61010 kat. IV 1000 V IEC 61010 kat. IV 1000 V IEC 61010 kat. IV 1000 V IEC 61010 kat. IV 1000 V

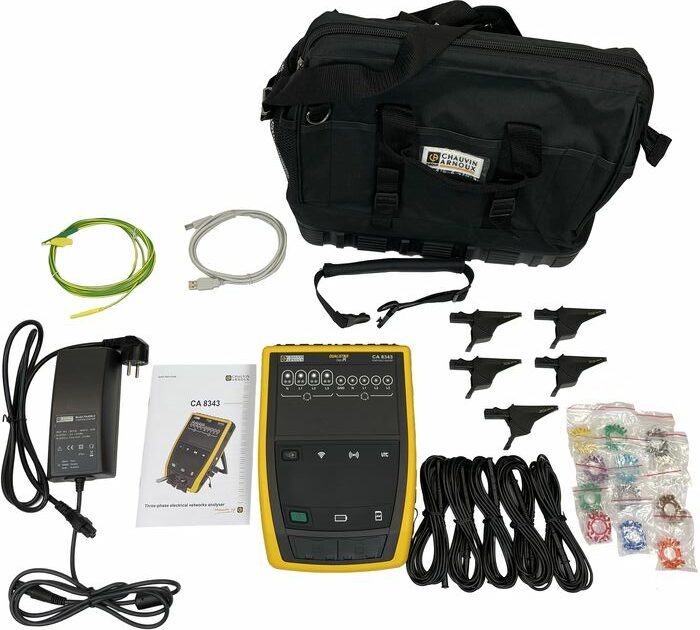

Mukana toimitetaan Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja jopa 1000 Vac-mittauspiiriin kytkettävä laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja 230 Vac-laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja jopa 1000 Vac-mittauspiiriin kytkettävä laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja 230 Vac-laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku
Takuu 3 vuotta 3 vuotta 3 vuotta 3 vuotta
Kotelointiluokka IP54 IP54 IP54 IP54
Mitat ja paino 200 x 285 x 55 mm / 2 kg 200 x 285 x 55 mm / 2 kg 200 x 285 x 55 mm / 2 kg 200 x 285 x 55 mm / 2 kg
Tuotekoodi P01160656 P01160655 P01160655 P01160656
Malli CA8343 jänniteadapterilla jopa 1000 V CA8343 jänniteadapterilla 230 V CA8343 jänniteadapterilla 230 V CA8343 jänniteadapterilla jopa 1000 V
Sähkönumero 6750643 -
Standardinmukaisuus IEC61000-4-30 A-luokka ed. 3 IEC61000-4-30 A-luokka ed. 3 IEC61000-4-30 A-luokka ed. 3 IEC61000-4-30 A-luokka ed. 3
Näyttö Ei näyttöä Ei näyttöä Ei näyttöä Ei näyttöä
Tulot Eristetyt jännite- ja virtatulot Eristetyt jännite- ja virtatulot Eristetyt jännite- ja virtatulot Eristetyt jännite- ja virtatulot
Jännite 5...1000 V AC+DC TRMS 5...1000 V AC+DC TRMS 5...1000 V AC+DC TRMS 5...1000 V AC+DC TRMS
Virtapihdit Ostetaan erikseen Ostetaan erikseen Ostetaan erikseen Ostetaan erikseen
Kello / GPS Sisäänrakennettu Sisäänrakennettu Sisäänrakennettu Sisäänrakennettu
Reaaliaikainen tila Kyllä Kyllä Kyllä Kyllä
Näytteenottonopeus Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps Jännite 400 kSps / Virta 200 k Sps, huiput 2 MSps
Teho- ja energiatila Kyllä Kyllä Kyllä Kyllä
Yliaallot DC...127:nteen sekä epäharmoniset yliaallot 0...62 DC...127:nteen sekä epäharmoniset yliaallot 0...62 DC...62:een sekä epäharmoniset yliaallot 0...62 DC...62:een sekä epäharmoniset yliaallot 0...62
Hälytykset 52 eri tyyppistä ja 20 000 kpl 52 eri tyyppistä ja 20 000 kpl 52 eri tyyppistä ja 20 000 kpl 52 eri tyyppistä ja 20 000 kpl
Käynnistysvirran mittaus Kyllä, voi tallentaa 100 kpl 10 min Kyllä, voi tallentaa 100 kpl 10 min Kyllä, voi tallentaa 100 kpl 10 min Kyllä, voi tallentaa 100 kpl 10 min
Jännitepiikit Jopa 12 kV (näytteenotto 500 ns) Jopa 12 kV (näytteenotto 500 ns) Jopa 12 kV (näytteenotto 500 ns) Jopa 12 kV (näytteenotto 500 ns)
Transientit 2,5 µs (rajaton määrä SD-kortille) 2,5 µs (rajaton määrä SD-kortille) 2,5 µs (rajaton määrä SD-kortille) 2,5 µs (rajaton määrä SD-kortille)
Kommunikointi ja muisti WI-Fi, Verkkopalvelin, Ethernet, SD, USB WI-Fi, Verkkopalvelin, Ethernet, SD, USB WI-Fi, Verkkopalvelin, Ethernet, SD, USB WI-Fi, Verkkopalvelin, Ethernet, SD, USB
Käyttöohjeet ja ohjelmisto Suomeksi, ladattavissa ilmaiseksi Suomeksi, ladattavissa ilmaiseksi Suomeksi, ladattavissa ilmaiseksi Suomeksi, ladattavissa ilmaiseksi
Turvallisuuskategoria IEC 61010 kat. IV 1000 V IEC 61010 kat. IV 1000 V IEC 61010 kat. IV 1000 V IEC 61010 kat. IV 1000 V
Mukana toimitetaan Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja jopa 1000 Vac-mittauspiiriin kytkettävä laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja 230 Vac-laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja jopa 1000 Vac-mittauspiiriin kytkettävä laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku Suomenkieliset valikot ja käyttöohjeet, Li-Ion 5800 Ah -akku ja 230 Vac-laturi, 5 x 3 m mittausjohdot, 5 x hauenleuat, USB-kaapeli, muistikortti, magneettinen koukku
Takuu 3 vuotta 3 vuotta 3 vuotta 3 vuotta
Kotelointiluokka IP54 IP54 IP54 IP54
Mitat ja paino 200 x 285 x 55 mm / 2 kg 200 x 285 x 55 mm / 2 kg 200 x 285 x 55 mm / 2 kg 200 x 285 x 55 mm / 2 kg
